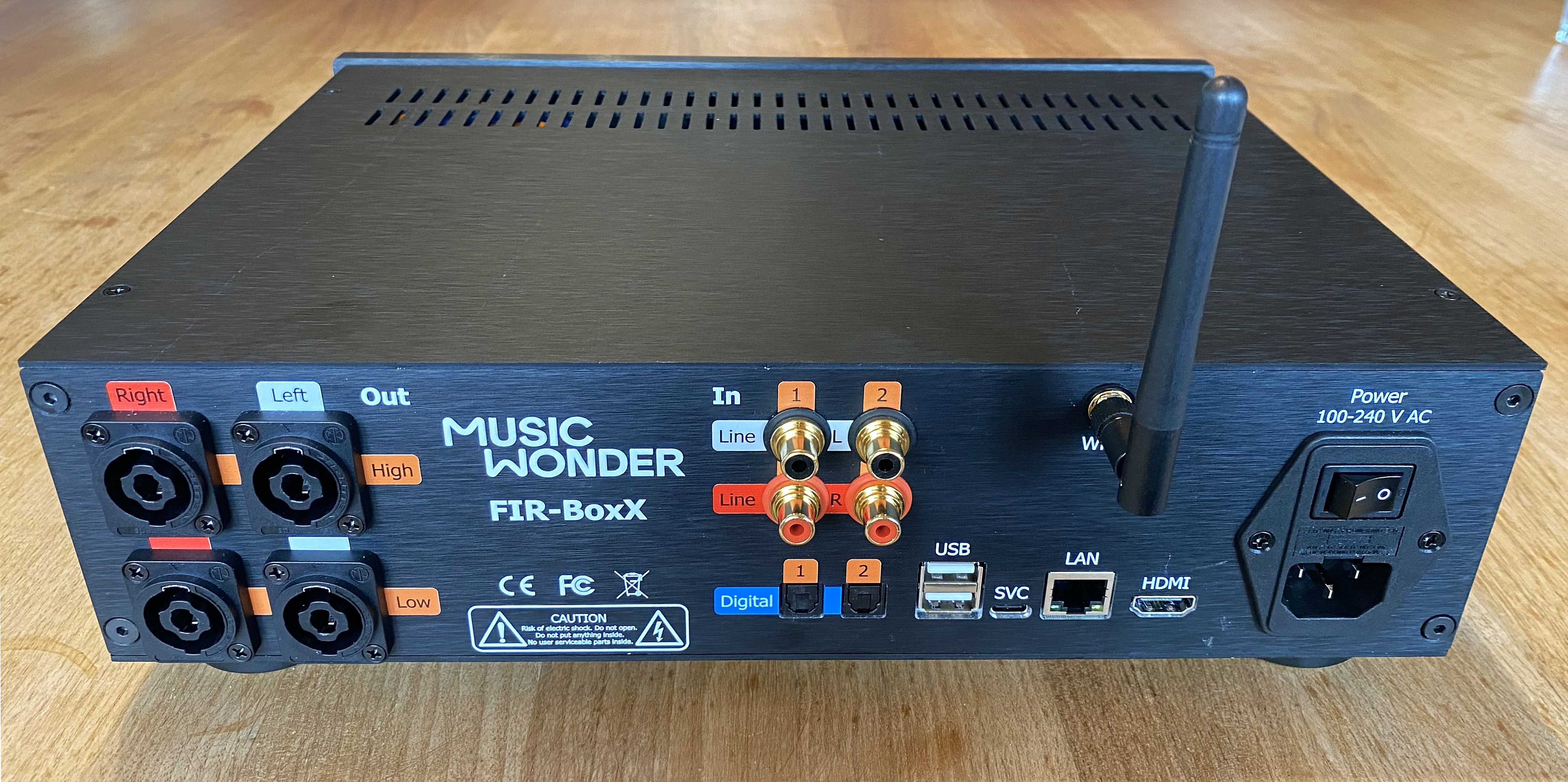

Anschlüsse

Ausgänge – SpeakOn

Hier werden die Lautsprecher angeschlossen: Low für Bass und Grundton, High für Mittelton und Hochton. Insgesamt stehen 8 Kanäle zur Verfügung (4 pro Seite). Jede Buchse hat 4 Pins (2 Kanäle).
Pinbelegungen:

• Buchse Low 1 +/-: Bass +/-
• Buchse Low 2 +/-: Grundton +/-
• Buchse High 1 +/-: Mittelton +/-
• Buchse High 2 +/-: Hochton +/-.

Eingänge – Line (analog)

Es stehen 2 unsymmetrische Eingänge (Line 1 + 2) mittels Cinch-Buchsen (RCA) zur Verfügung.

Eingänge – Toslink (Digital)

Es stehen 2 digitale Eingänge (Toslink 1 + 2) mittels Glasfaser-Buchsen zur Verfügung.

USB, Service, Netzwerk, HDMI, WLAN

• USB: An eine der beiden USB-Buchsen wird der USB-Dongle für die RF Fernbedienung angeschlossen.
• SVC (USB-Typ C): Mittels Datenverbindungskabel wird die Firmware sowie das Image des OS auf den CM4 gespielt.
• LAN (RJ45): Kabelgebundenes Ethernet; Zugriff auf Web-Oberfläche (/developer/, /ui/) im lokalen Netz.
• HDMI: Video-/Display-Ausgang des CM4. Muss vom User konfiguriert werden da default Display Port (DSI) aktiviert ist.
• WLAN-Antenne: für die Verbindung zum Hotspot oder zur Verbindung mit dem eigenen WLAN.

Stromversorgung

Mittels Netzschalter wird die Stromversorgung des Geräts ein- und ausgeschaltet. An der Netzbuchse wird das Netzkabel angeschlossen (100-240V AC).
