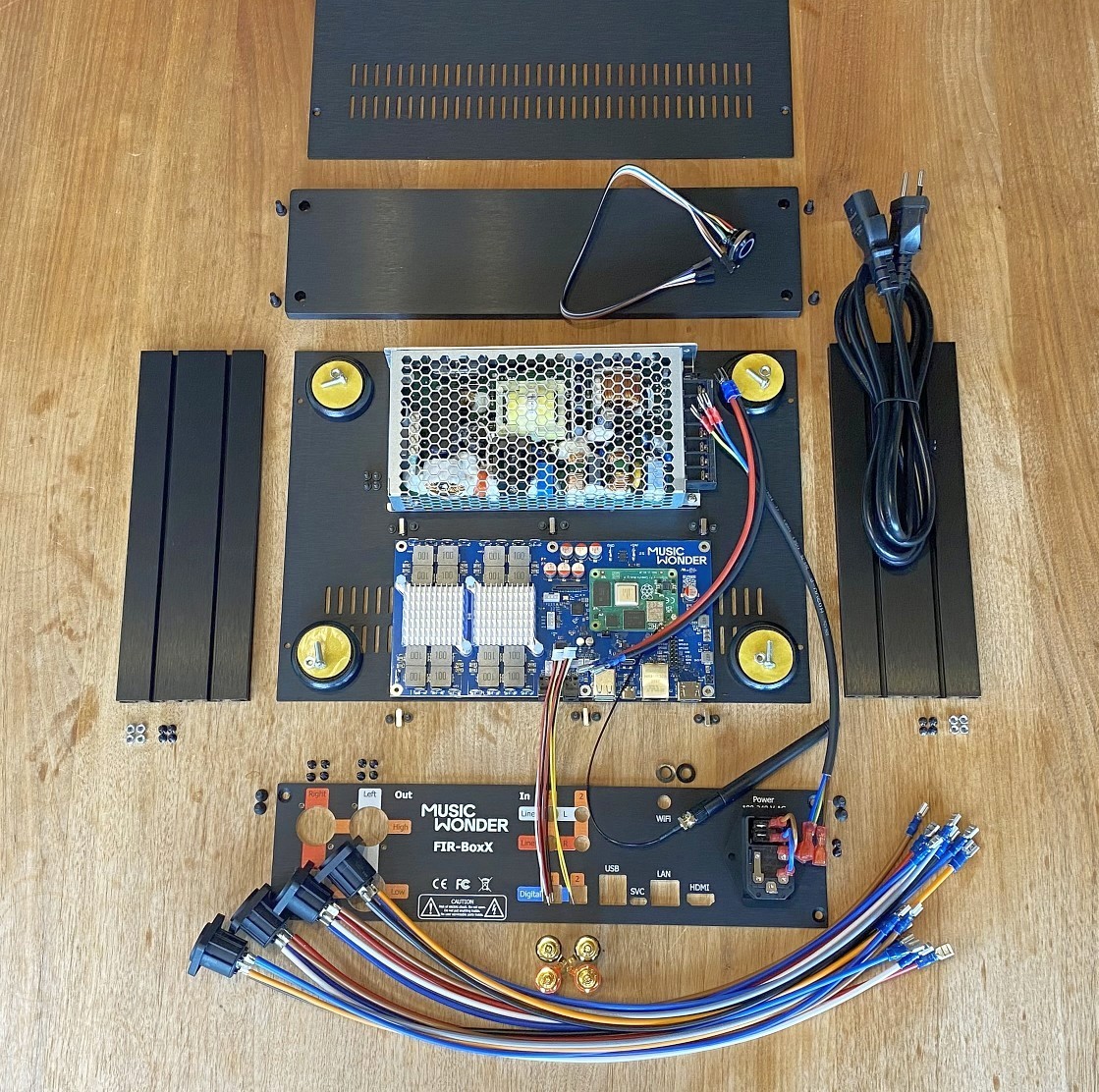

Bausatz.

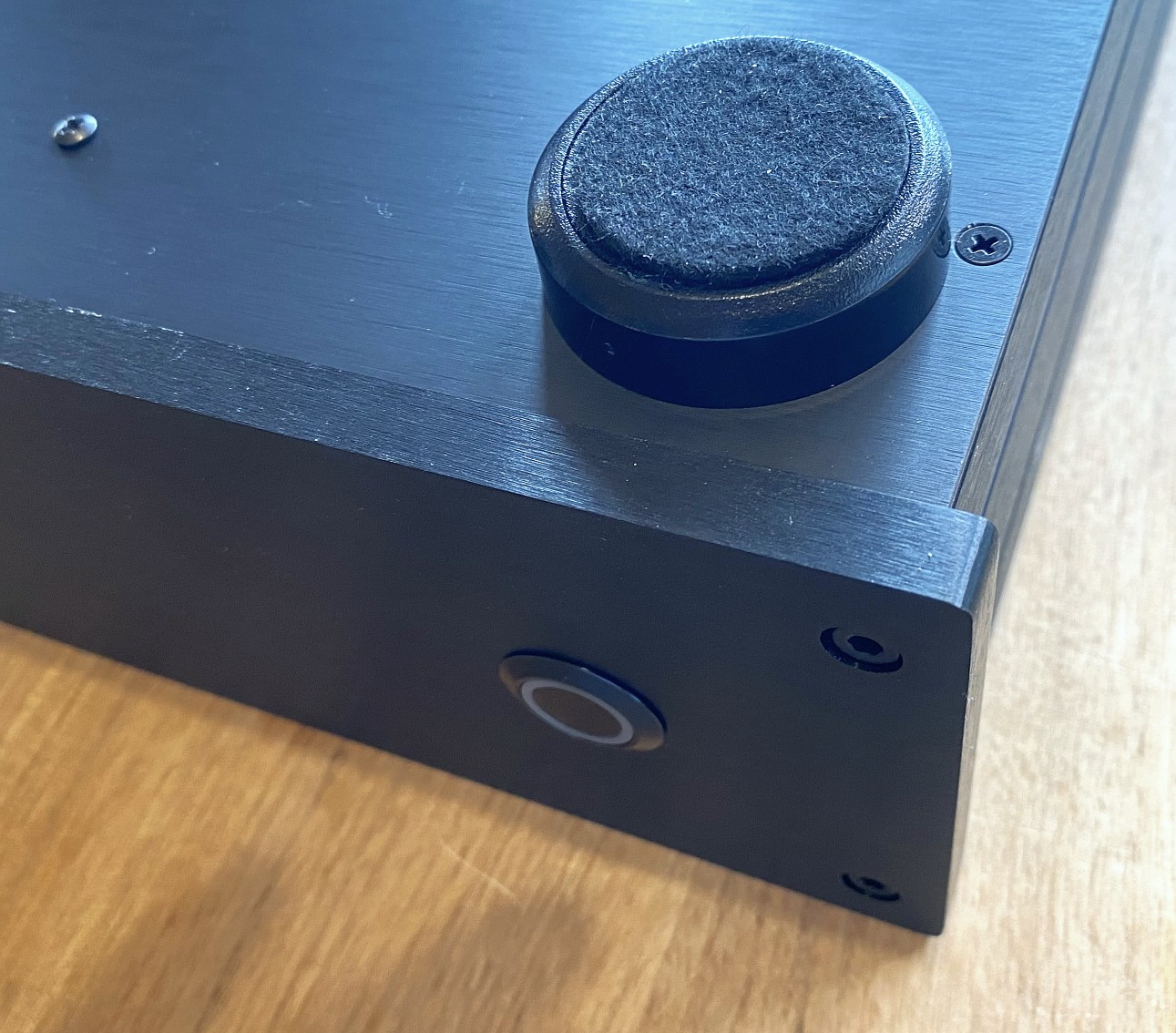

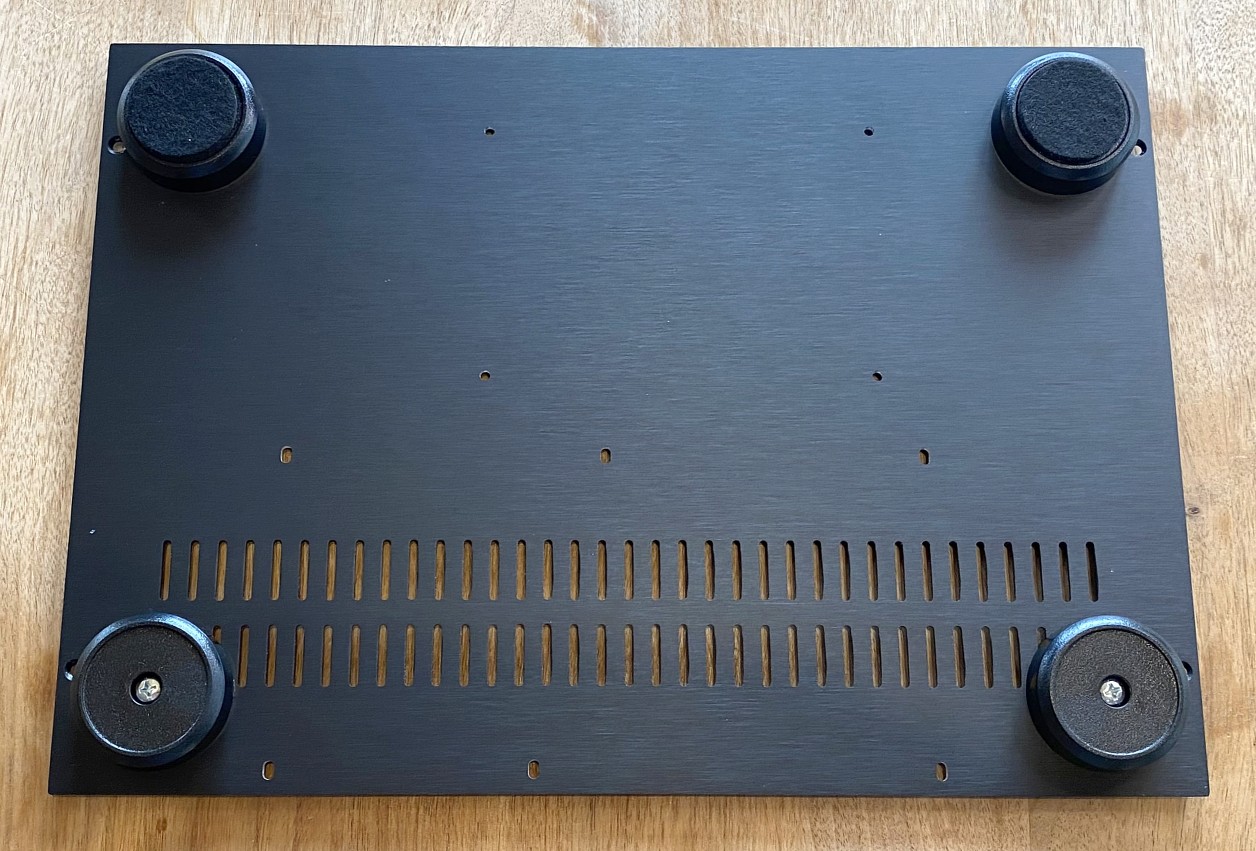

Boden, Aussenseite (Ansenkungen = Aussenseite): Füsse einschrauben und Filz kleben.

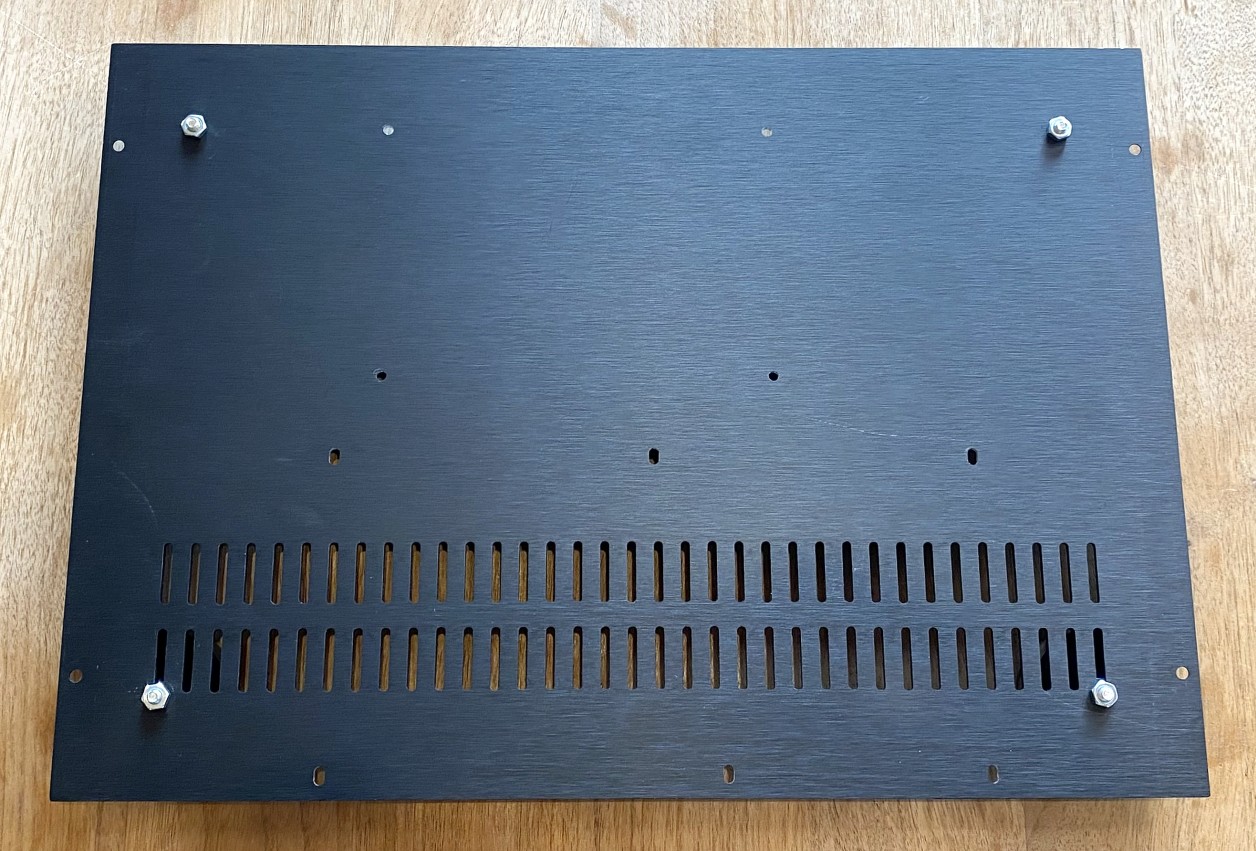

Boden, Innenseite: Füsse mit M4-Muttern sichern.

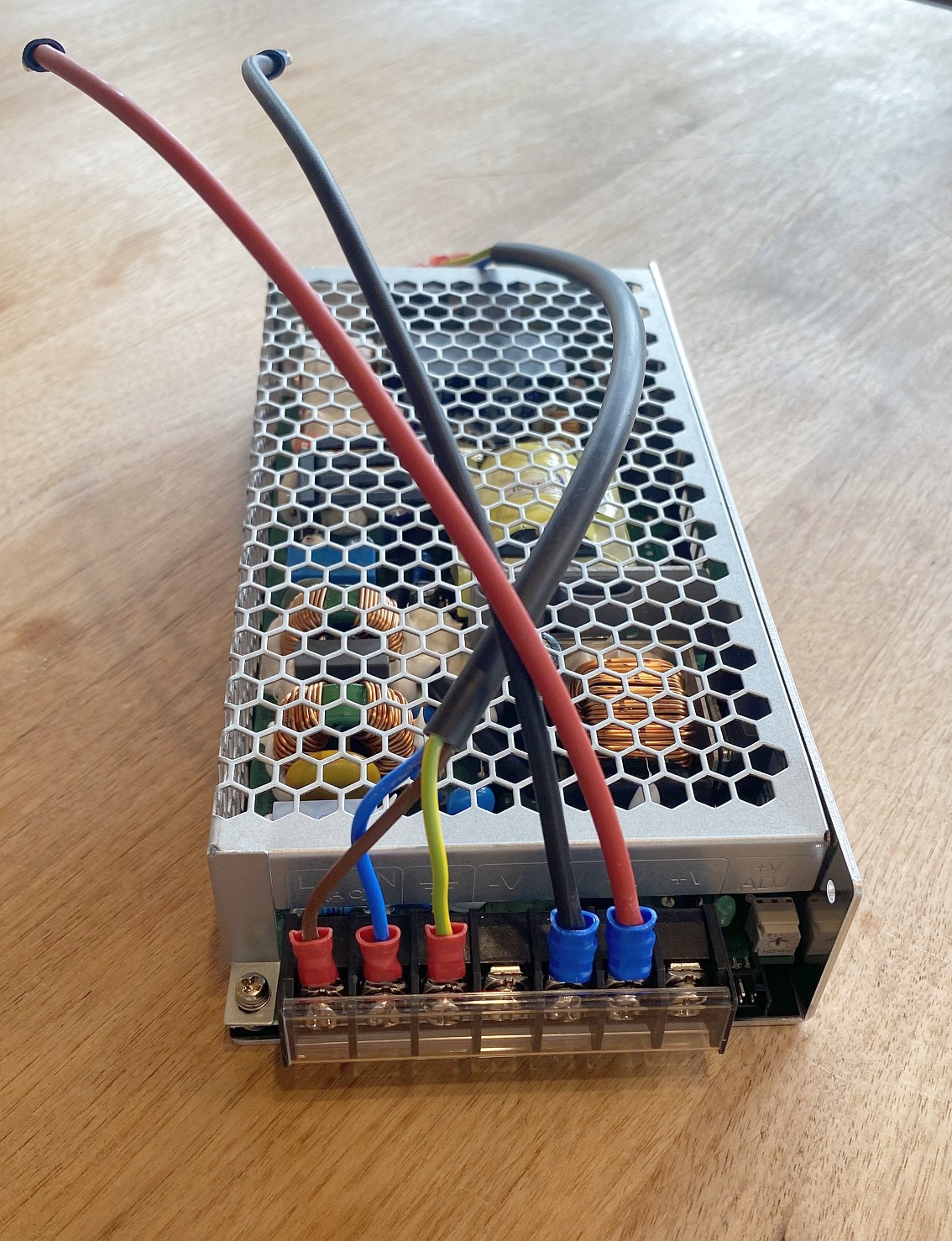

Netzteil: Plastikabdeckung durch Ziehen entfernen und 12V-Leitung und 230V-Leitung an Netzteilklemmen anschliessen.
Kabelschuh gehört hinter die Lasche. Schrauben satt anziehen (sonst Brandgefahr wegen Wackelkontakt).
Plastikabdeckung wieder aufsetzen.

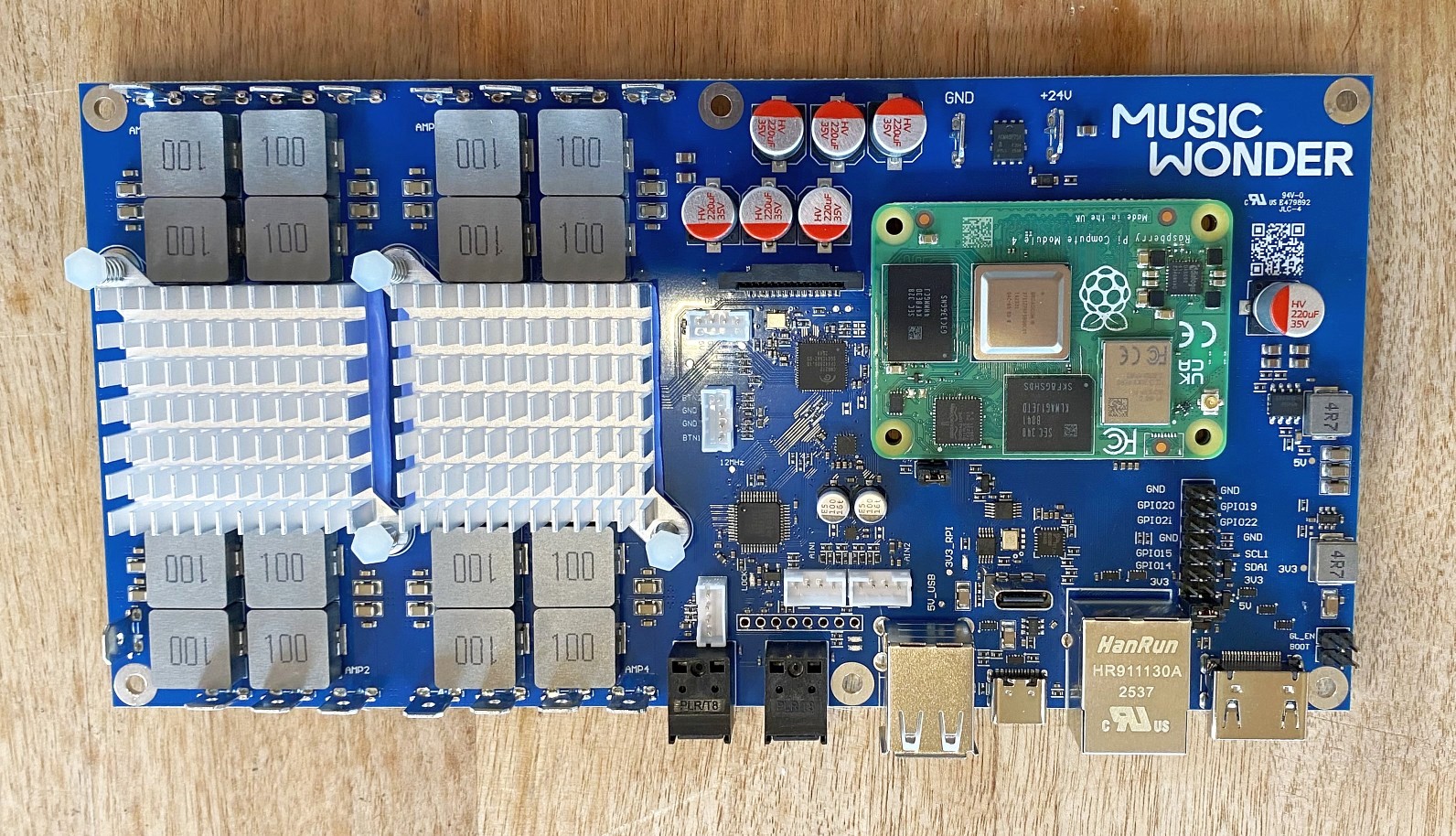

Platine und CM4 verbinden: CM4 korrekt platzieren und im Bereich der Steckverbinder vorsichtig drücken
bis es sauber einrastet (Bitte keine Gewalt anwenden). Sichtkontrolle ob die Verbindung sauber ist.

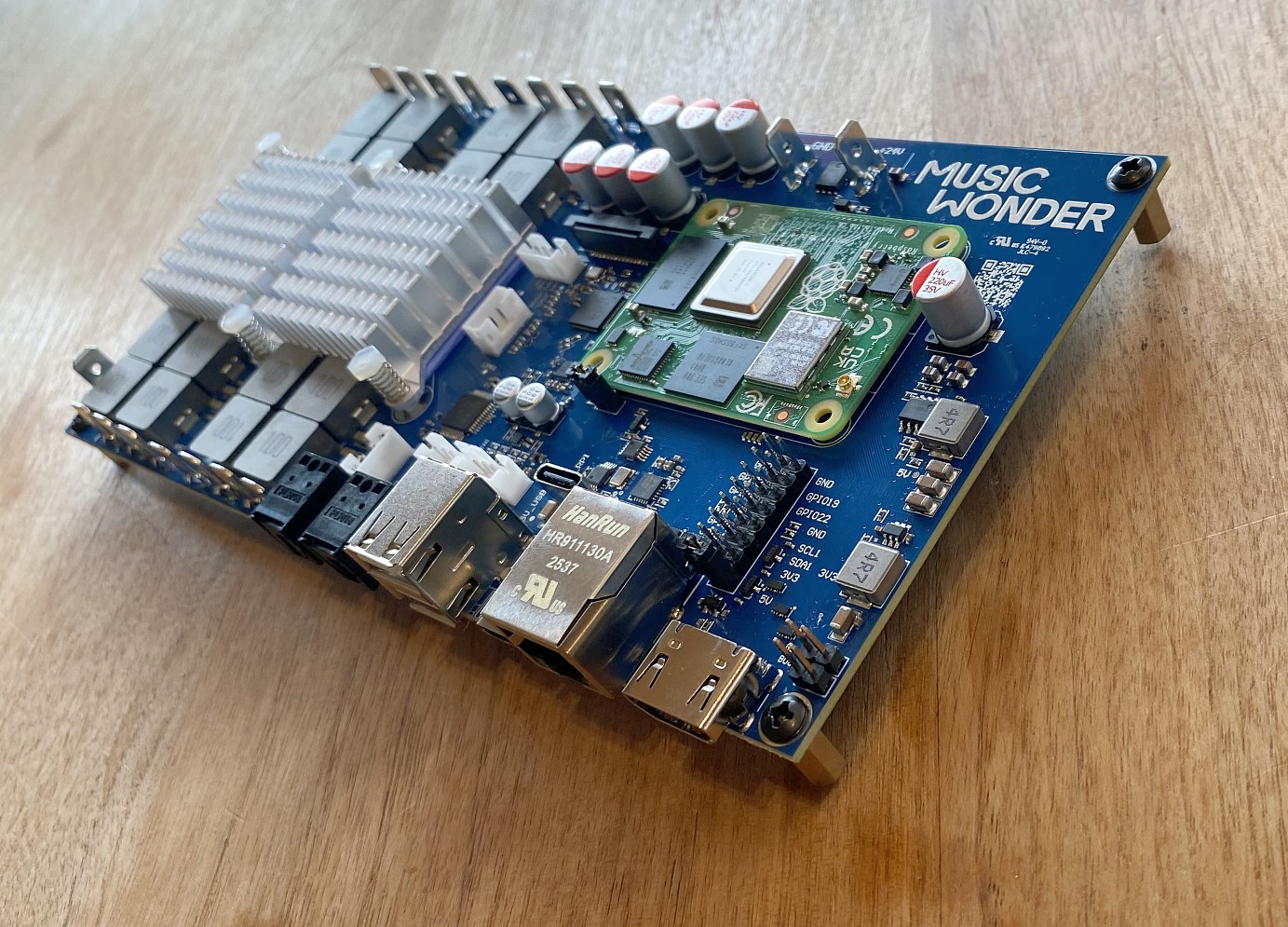

6 Distanzhalter mit 6 M3 Rundkopf-Schrauben an der Unterseite der Platine befestigen.
Boden, Aussenseite: Netzteil mit 4 M3 Rundkopf-Schrauben montieren. Platine mit 6 M3 Schrauben montieren
(nur lose anziehen, wird später an der Rückwand ausgerichtet).

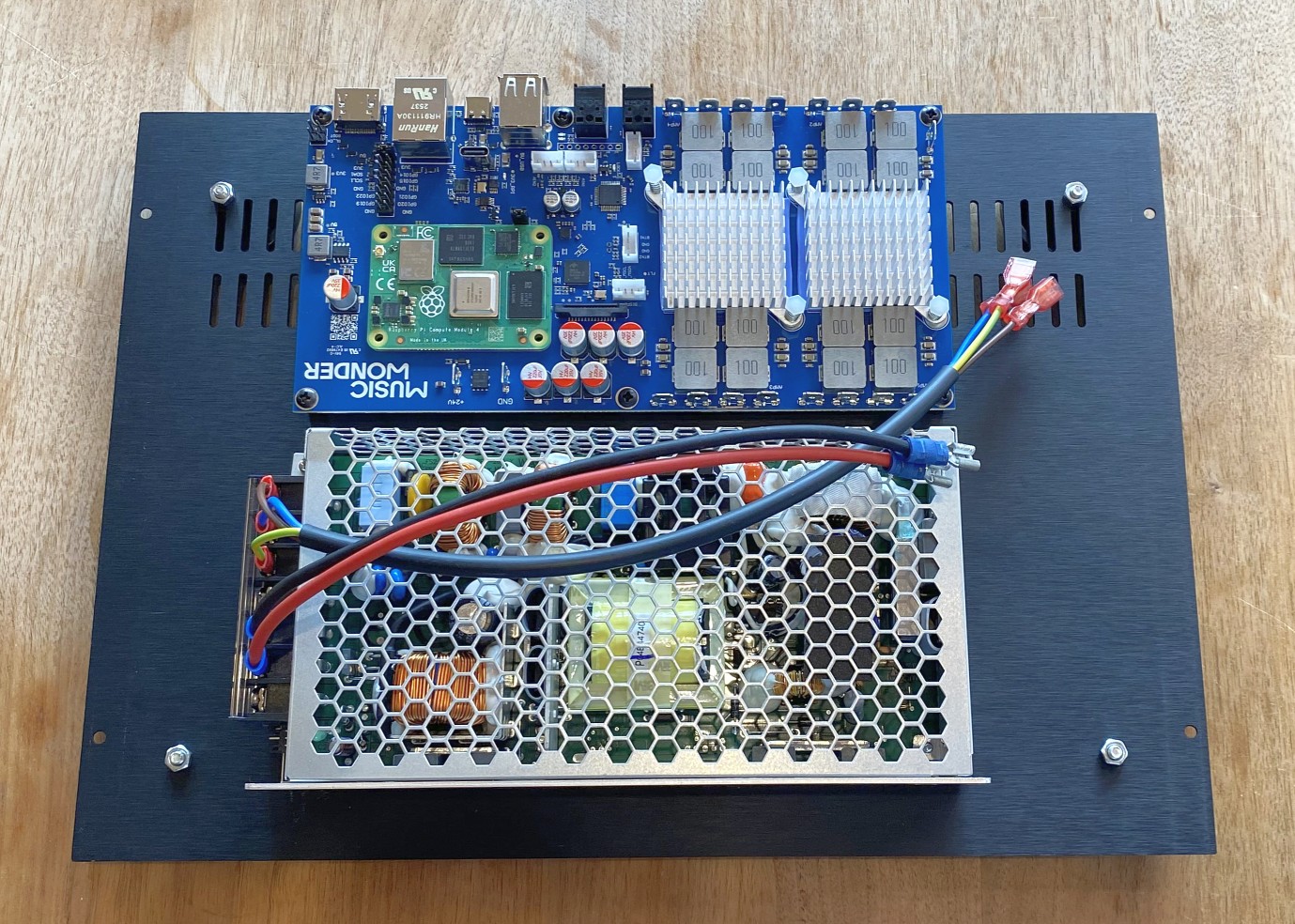

Boden, Innenseite: Netzteil und Platine montiert.

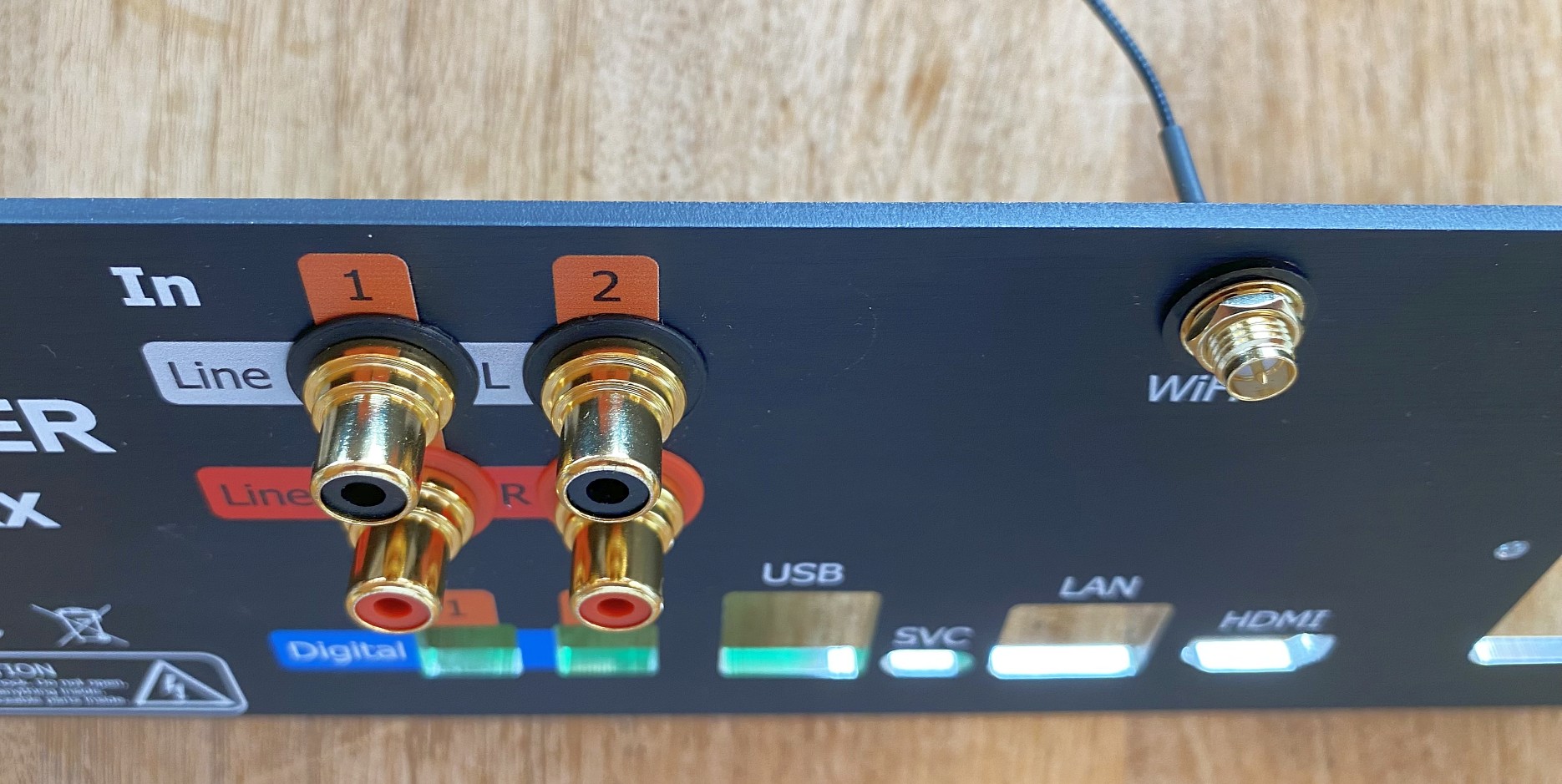

Rückwand, Aussenseite: 4 Cinch-Buchsen mit je 1 Isolationsring innen und aussen einschrauben. Schwarze Isolationsringe
der Antennenbuchse passend ausfeilen bis Antennenbuchse sauber passt. Es braucht nur ein paar Stösse
damit das Gewinde nicht klemmt. Antennenbuchse mit je 1 Isolationsring innen und aussen verschrauben.

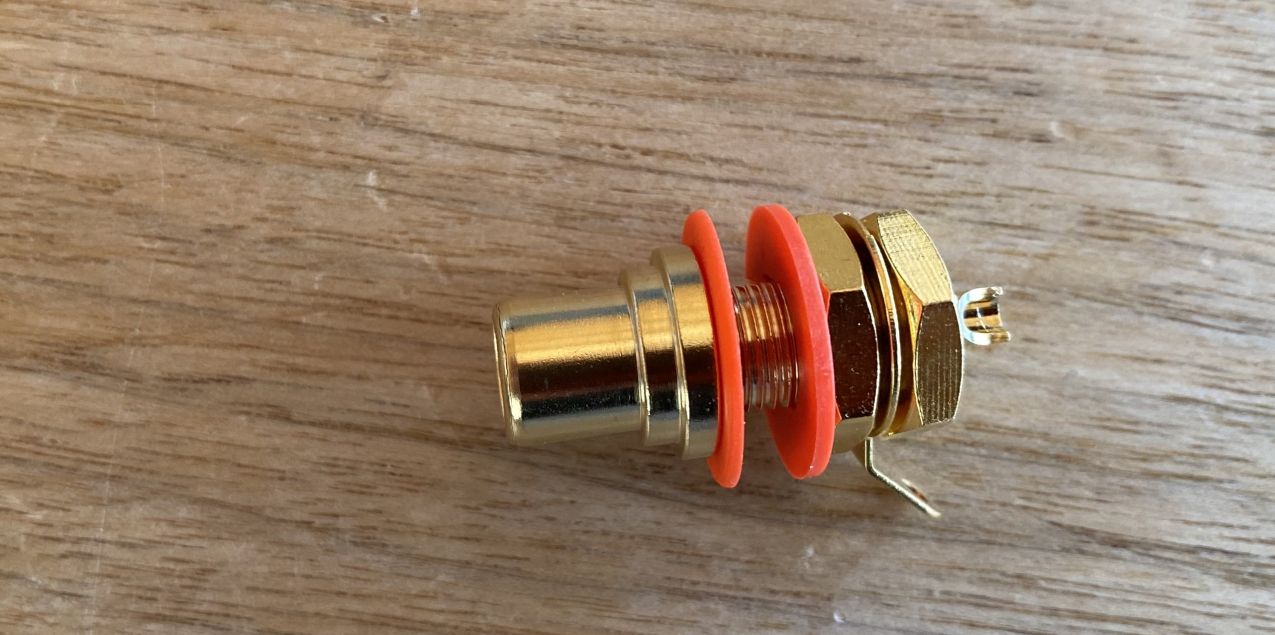

Detailansicht Cinch-Buchse mit korrekter Anordnung der Einzelteile.

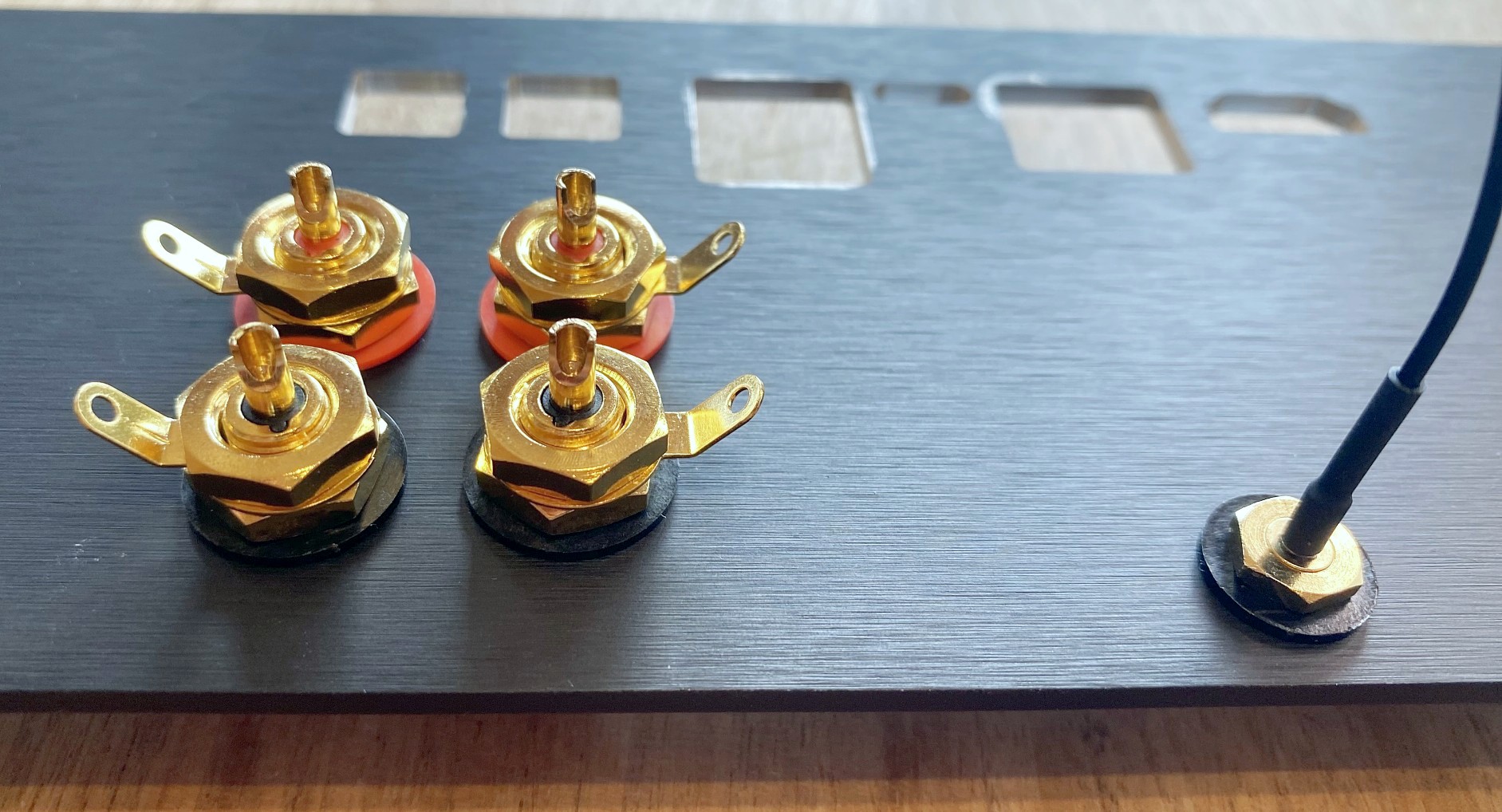

Rückwand, Innenseite: Cinch-Buchsen und Antennenbuchse montiert.

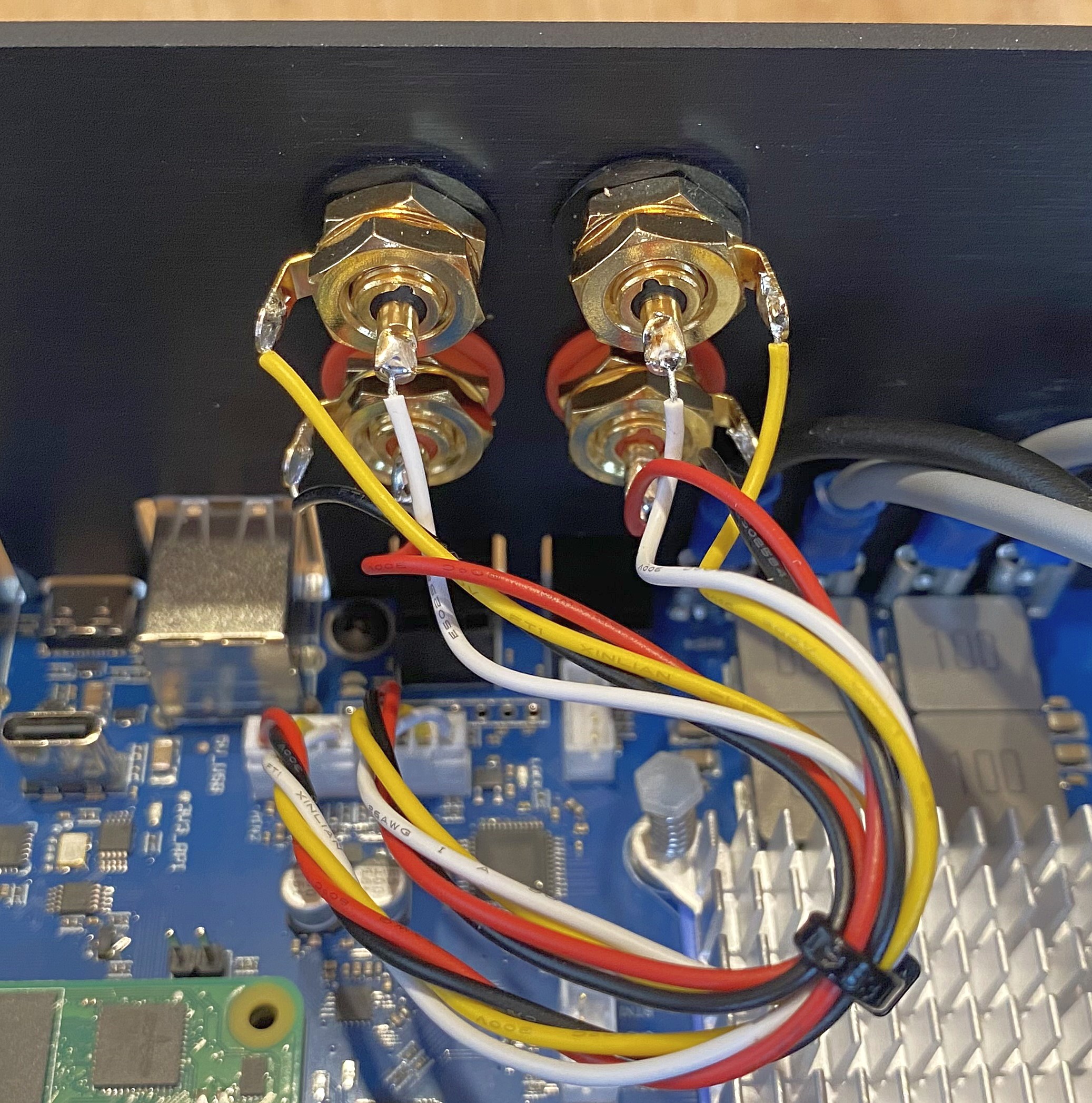

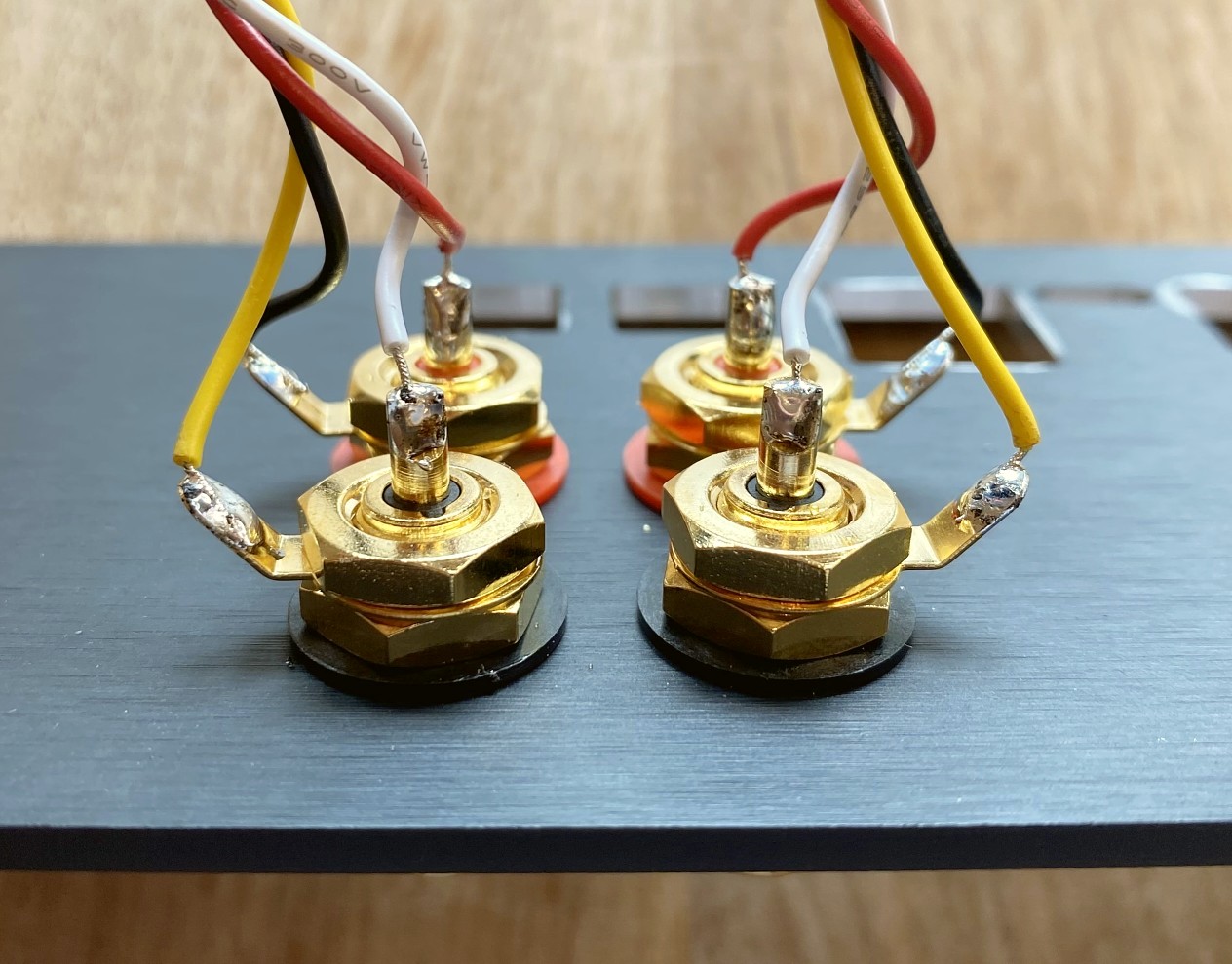

Rückwand, Innenseite: Drähte paarweise verdrillen (weiss/gelb, rot/schwarz) und an die passenden Cinch-Buchsen löten.

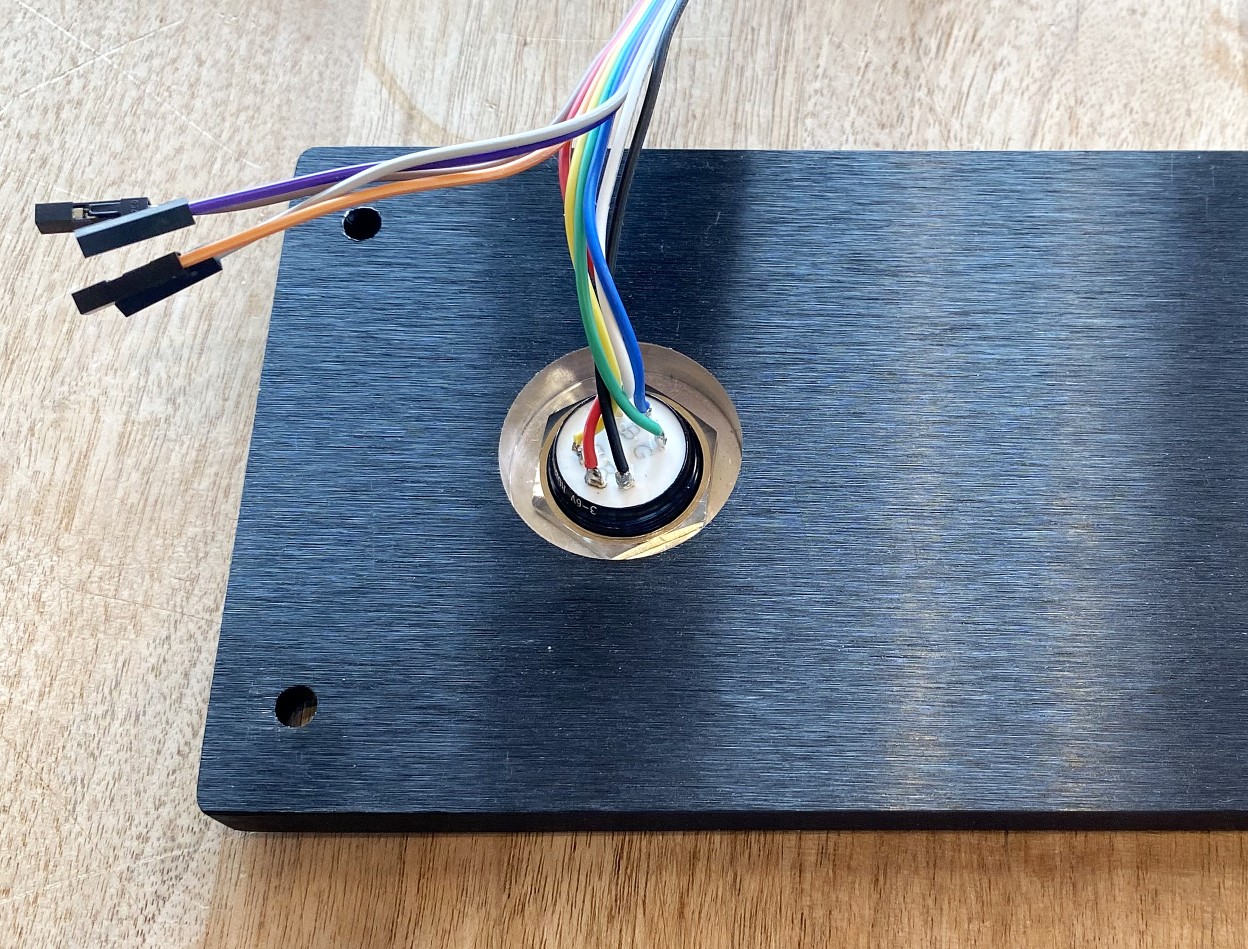

Front, Innenseite: LED-Button einschrauben, mit passender Nuss (22) oder Spitzzange Gegenmutter anziehen.

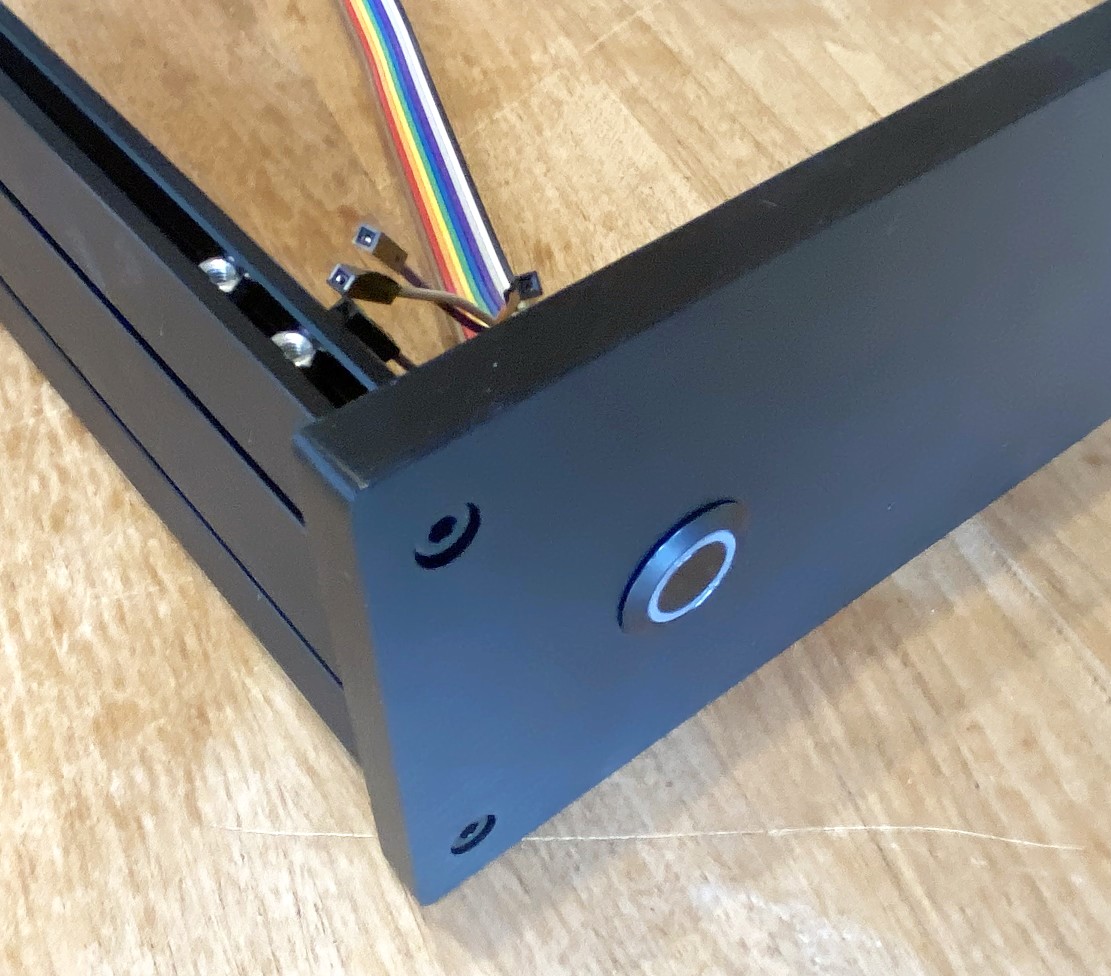

Front, Aussenseite: LED-Button montiert. 2 Seitenteile mit je 2 passenden Zylinderkopfschrauben
mit der Front verschrauben. Anschliessend Front nach unten platzieren, so dass die beiden Seitenteile
nach oben zeigen. Je 2 M3 Muttern in jede Stirnseite der Seitenteile einlassen (Total 8 Muttern). Diese
dienen später der Verschraubung mit Boden und Deckel.
Boden, Aussenseite: Boden mit Seitenteilen verschraubt (siehe nächste Schritte).
Boden, Aussenseite: Front mit Seitenteilen so platzieren, dass der LED-Button vorne rechts ist und die
Seitenteile nach hinten zeigen. Bodenplatte mit montiertem Netzteil und Platine so auf den Rahmen auflegen,
dass die Anschlüsse der Platine nach hinten zeigen. Muttern in der Stirnseite der Seitenteile mit passendem
Stift an die richtigen Stellen schieben, so dass der Boden mit 4 M3 x 5 mm Senkkopf-Schrauben befestigt werden kann.

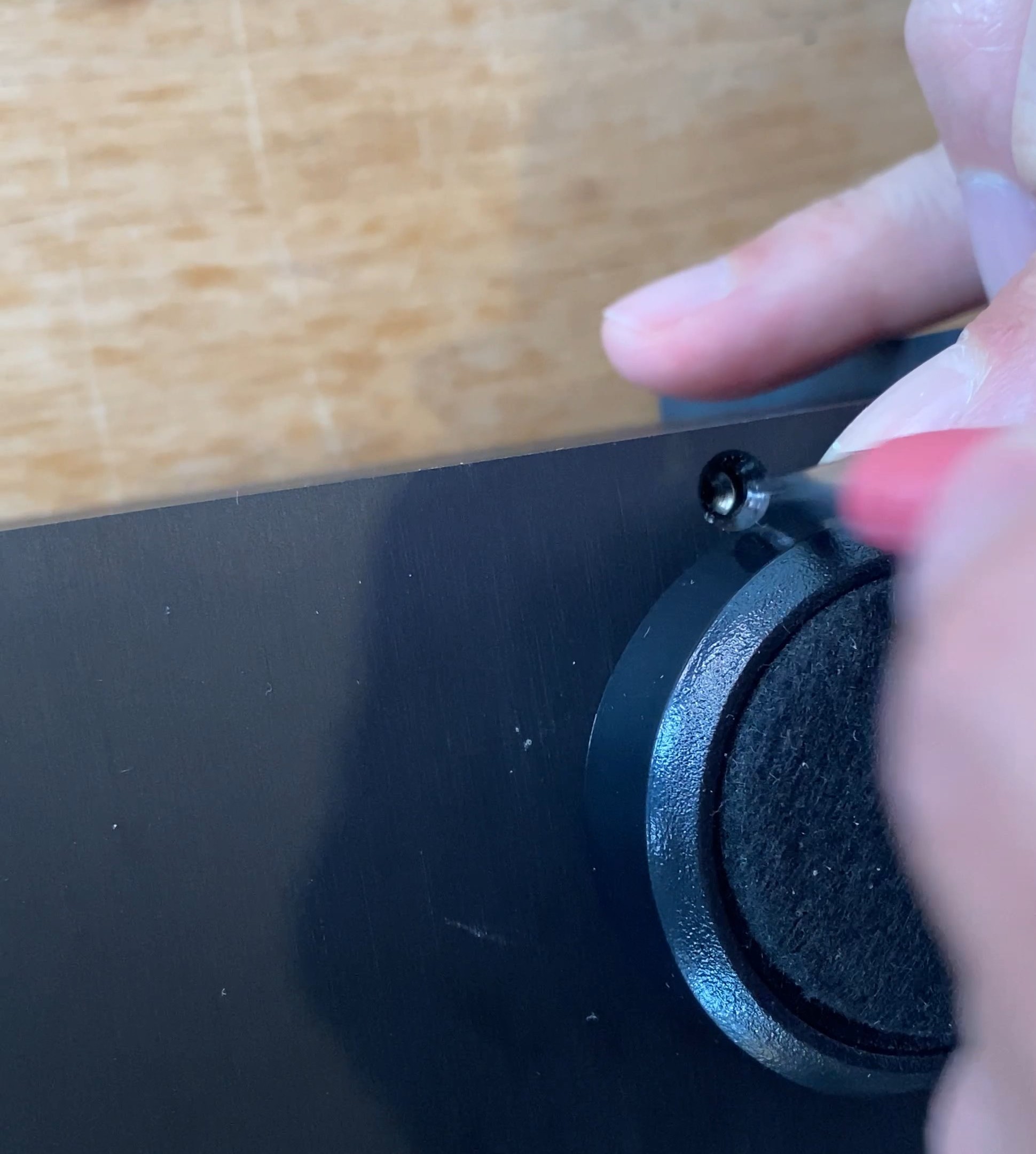

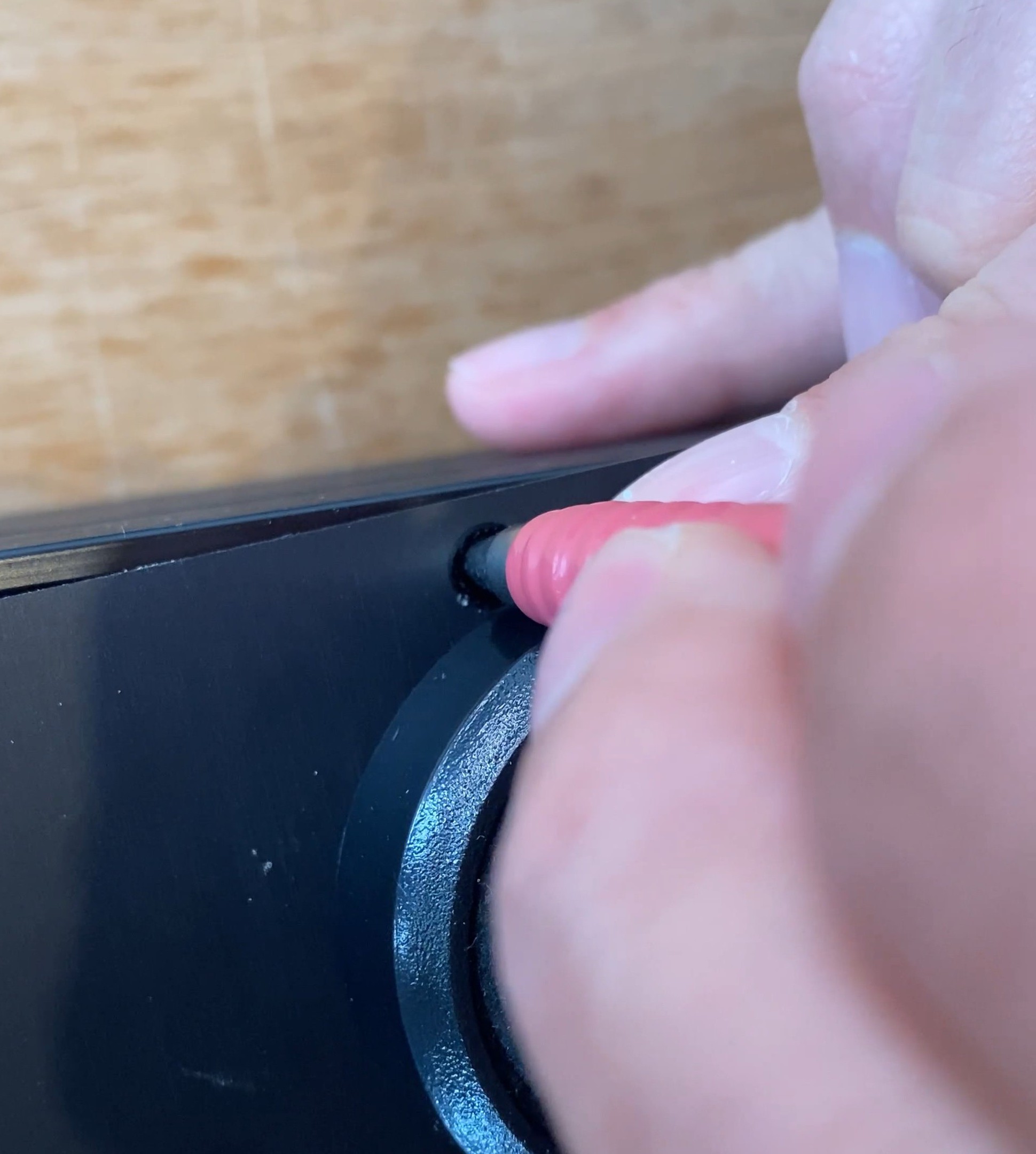

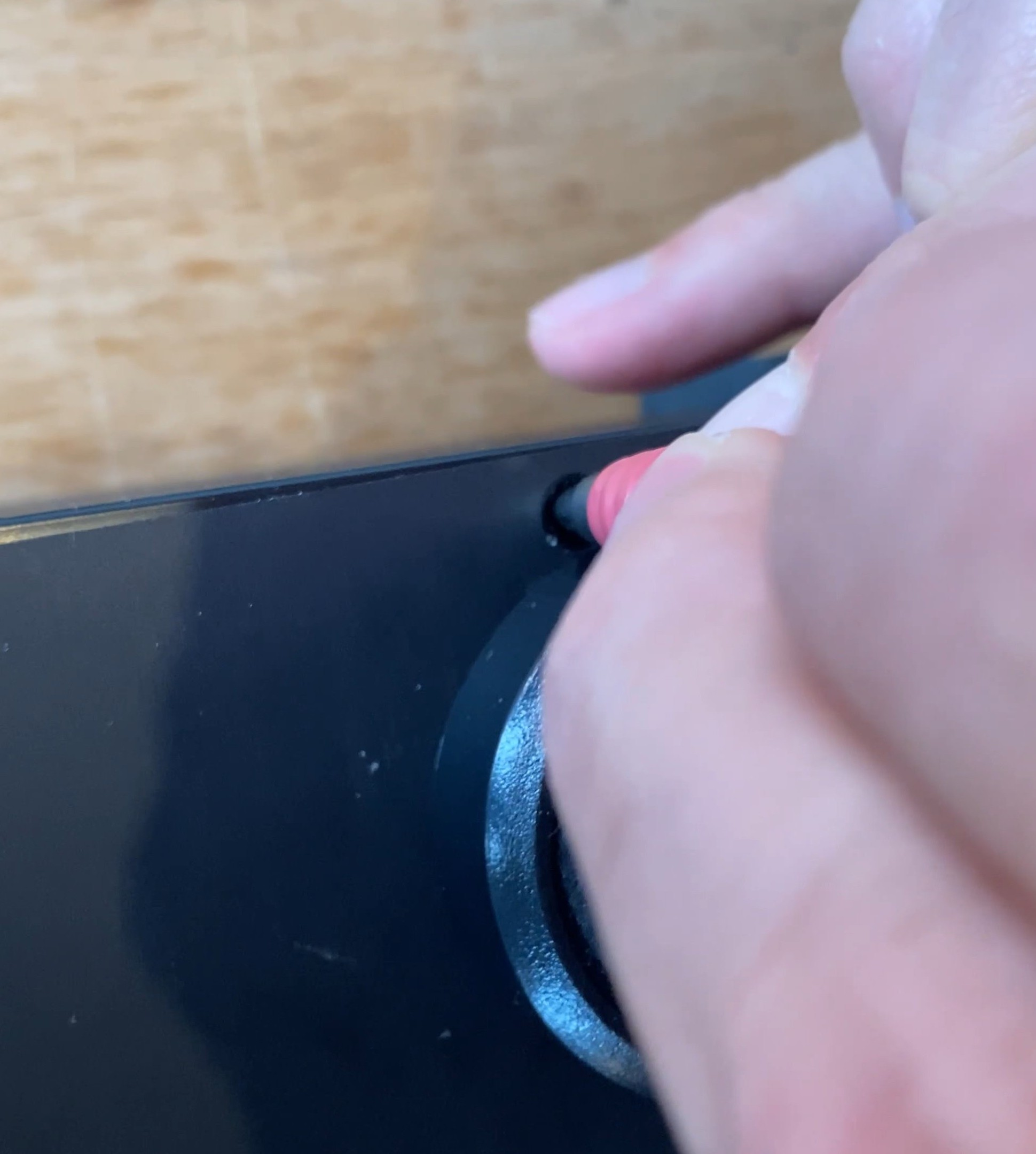

Boden, Aussenseite: M3 Mutter durch Bodenloch mit dünnem Stift fassen.

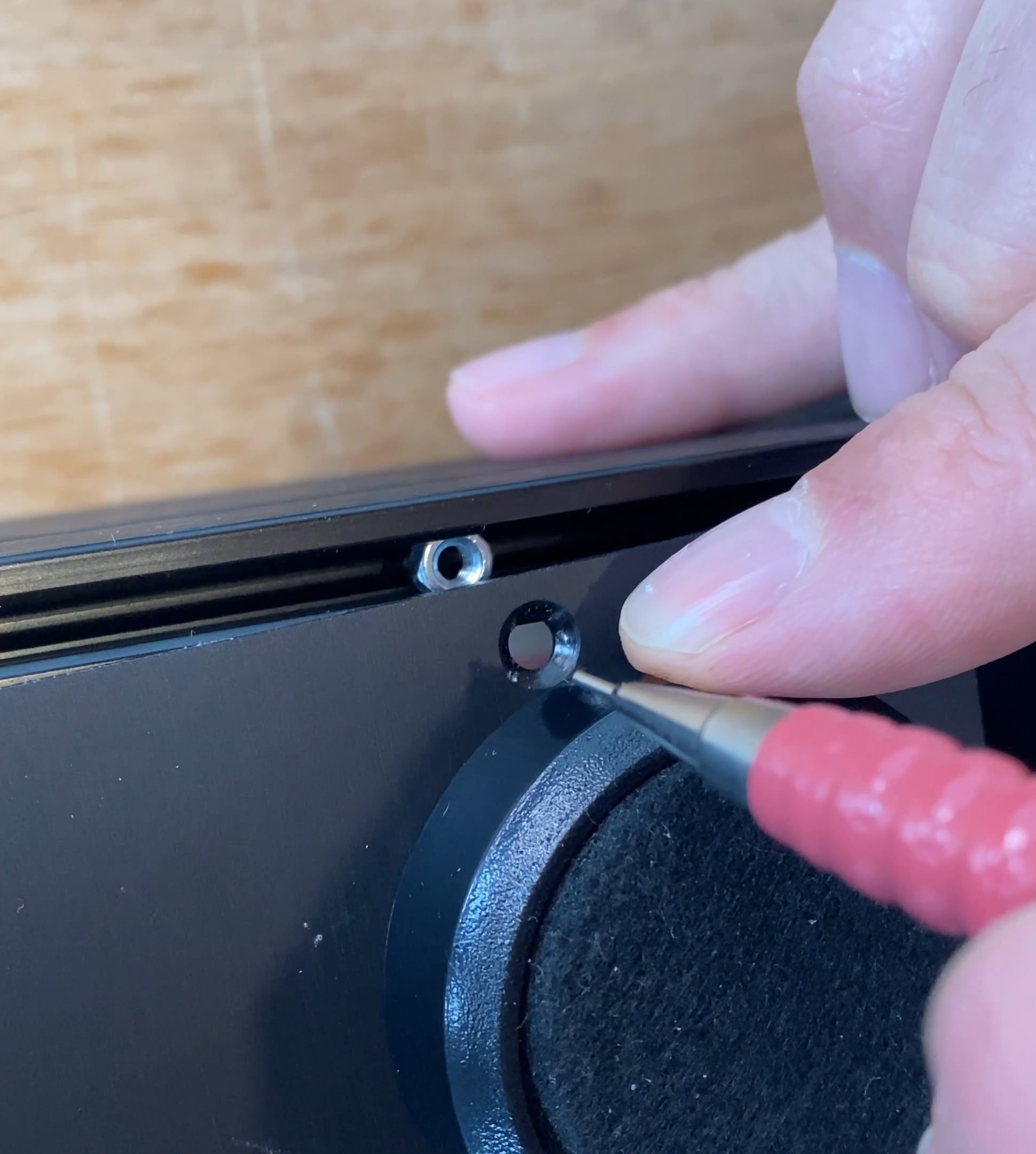

Boden, Aussenseite: M3 Mutter mit Stift an die passende Position schieben.
Boden, Aussenseite: M3 Mutter platziert, mit M3 x 5 mm Senkkopf-Schraube verschrauben (4 Positionen).

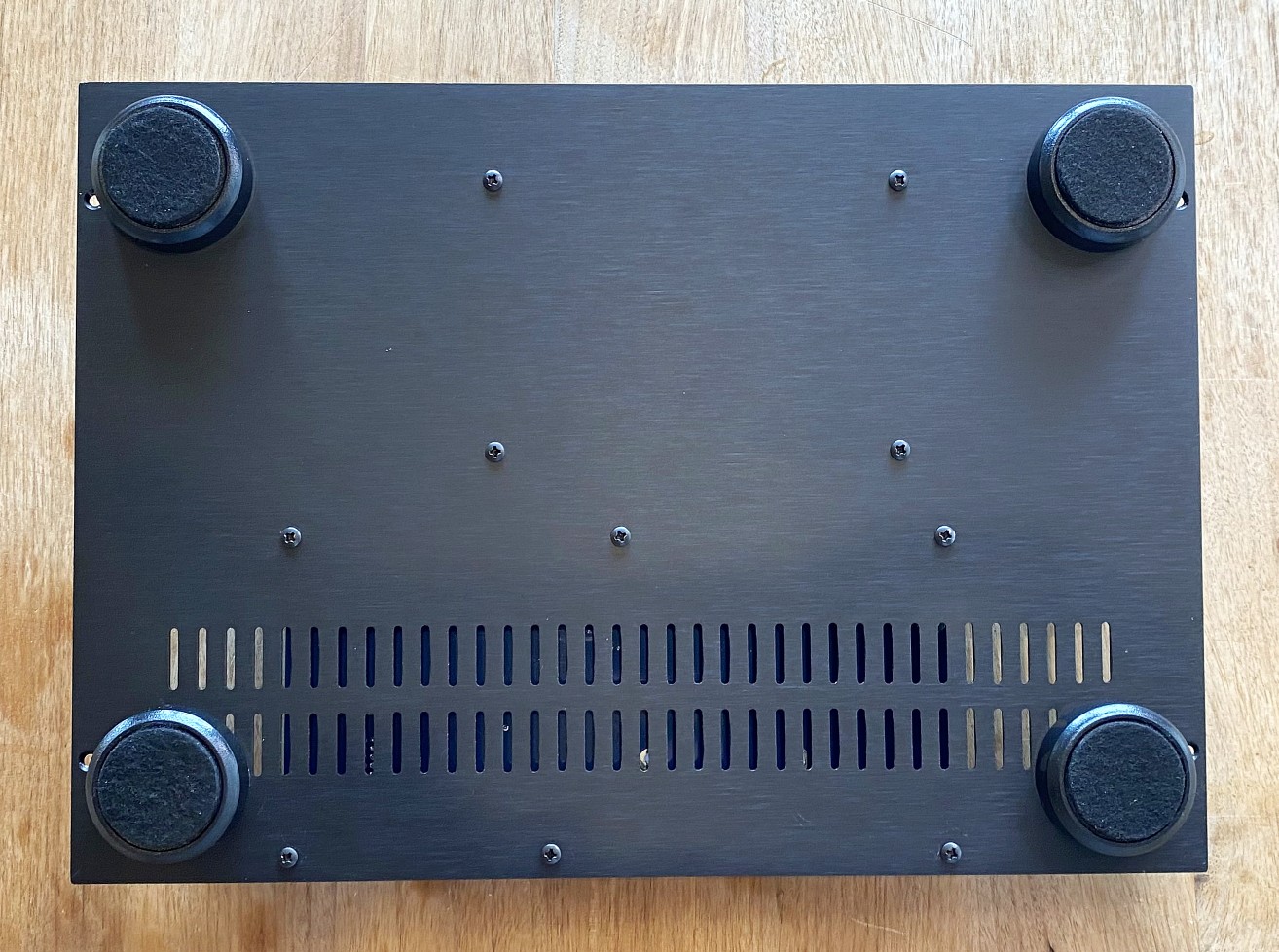

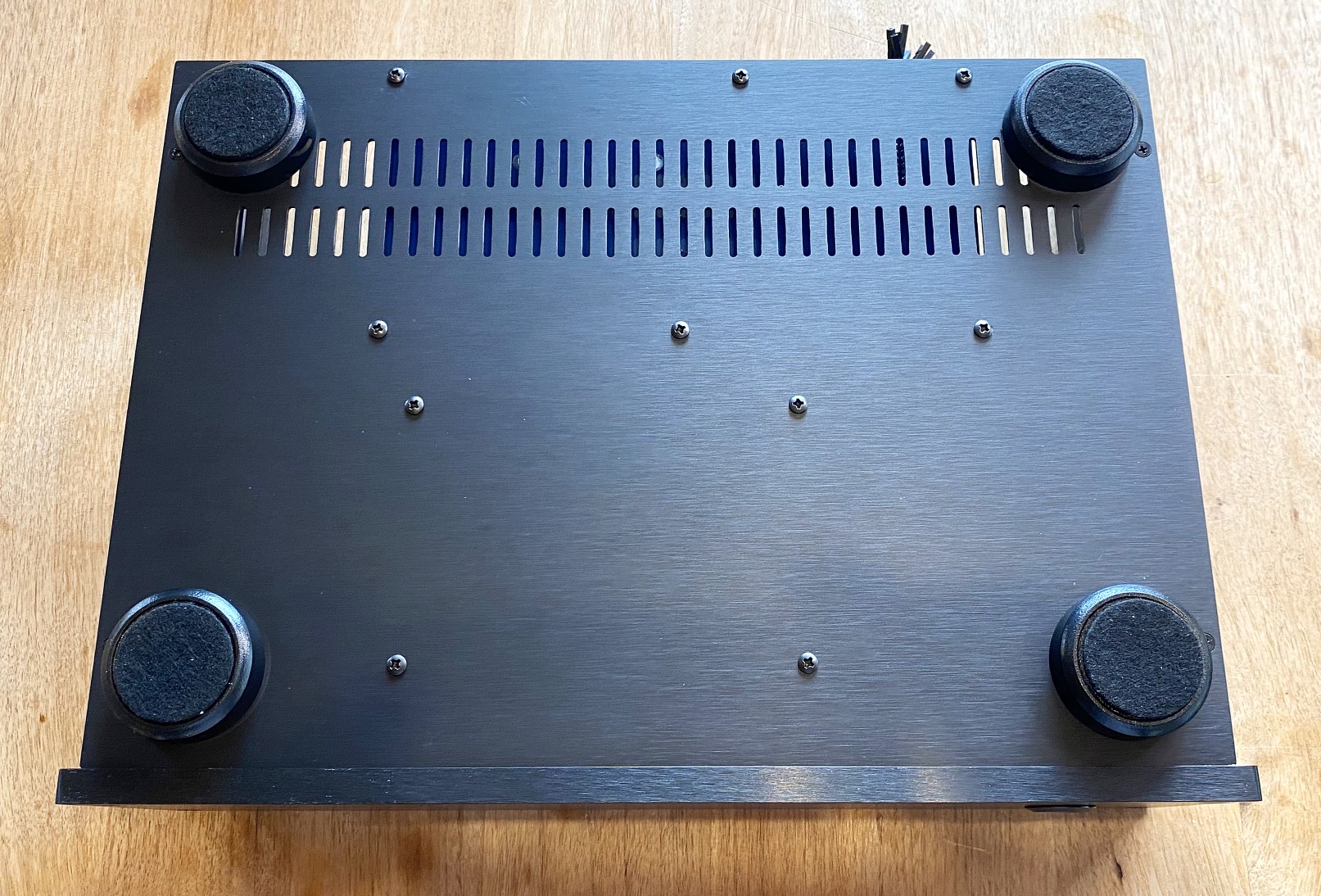

Boden, Aussenseite: Mit M3 x 5 mm Senkkopf-Schraube fertig verschraubt.

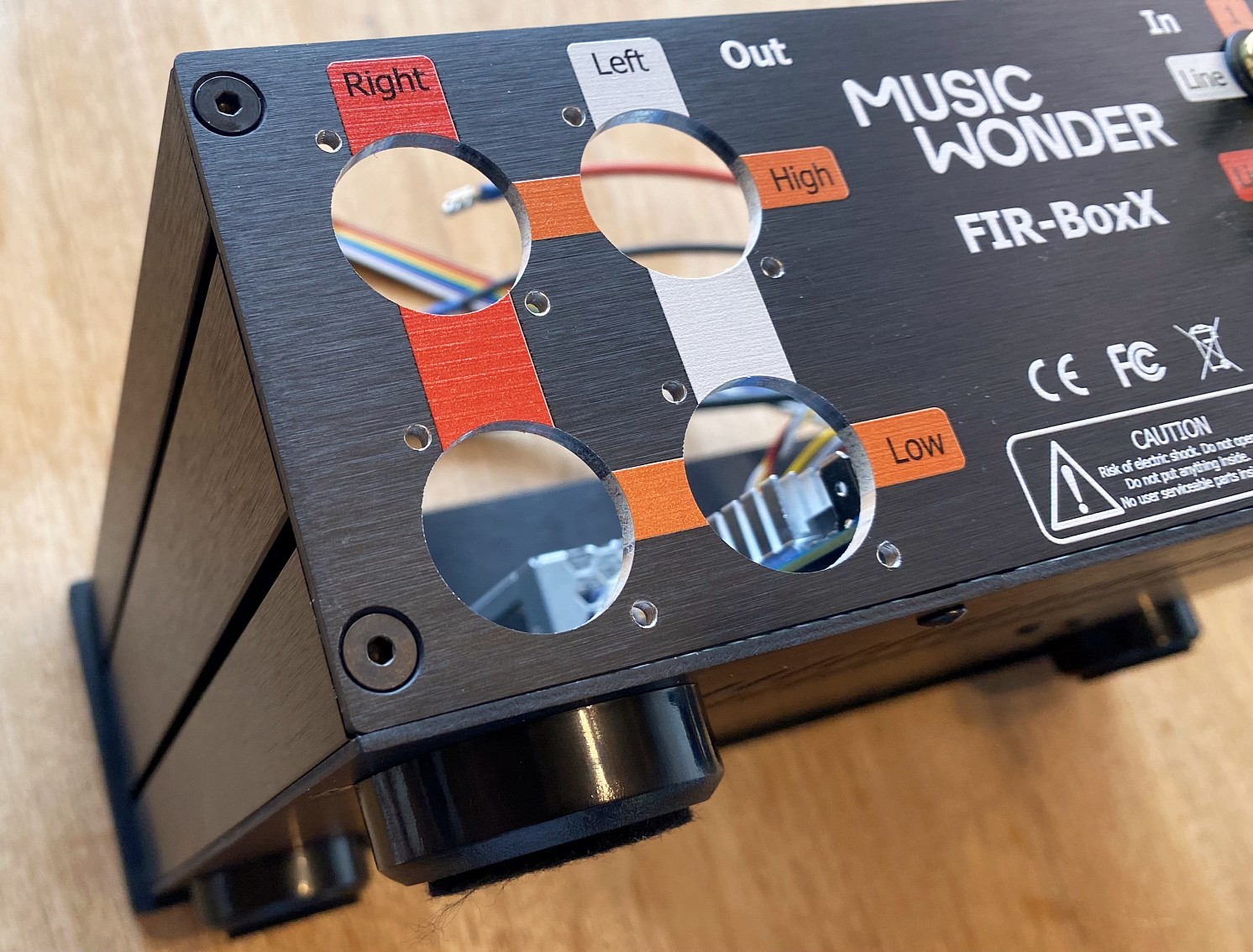

Rückwand, Aussenseite: Rückwand mit 4 M4 Senkkopf-Schrauben mit den Seitenteilen verbinden.
Achtung: Falls die USB-Buchse ein klein wenig zu hoch verlötet wurde, wird der Boden in der Mitte von der Rückwand
weggedrückt. In diesem Fall den mittleren Distanzhalter leicht mit einer Feile kürzen.
Rückwand, Aussenseite: Rückwand mit Seitenteil verschraubt.
Rückwand, Aussenseite: Platine mittels der 6 Bodenschrauben leicht lösen und sie so zur Rückwand
verschieben, dass alle Anschlüsse sauber in der Rückwand platziert sind. Bitte darauf achten, dass
Metallteile der Buchsen die Gehäuserückwand nicht berühren (Masse-Erdeverbindung kann je nach
Geräteverbund zu Brummschleifen führen). Danach alle 6 Schrauben gut anziehen.

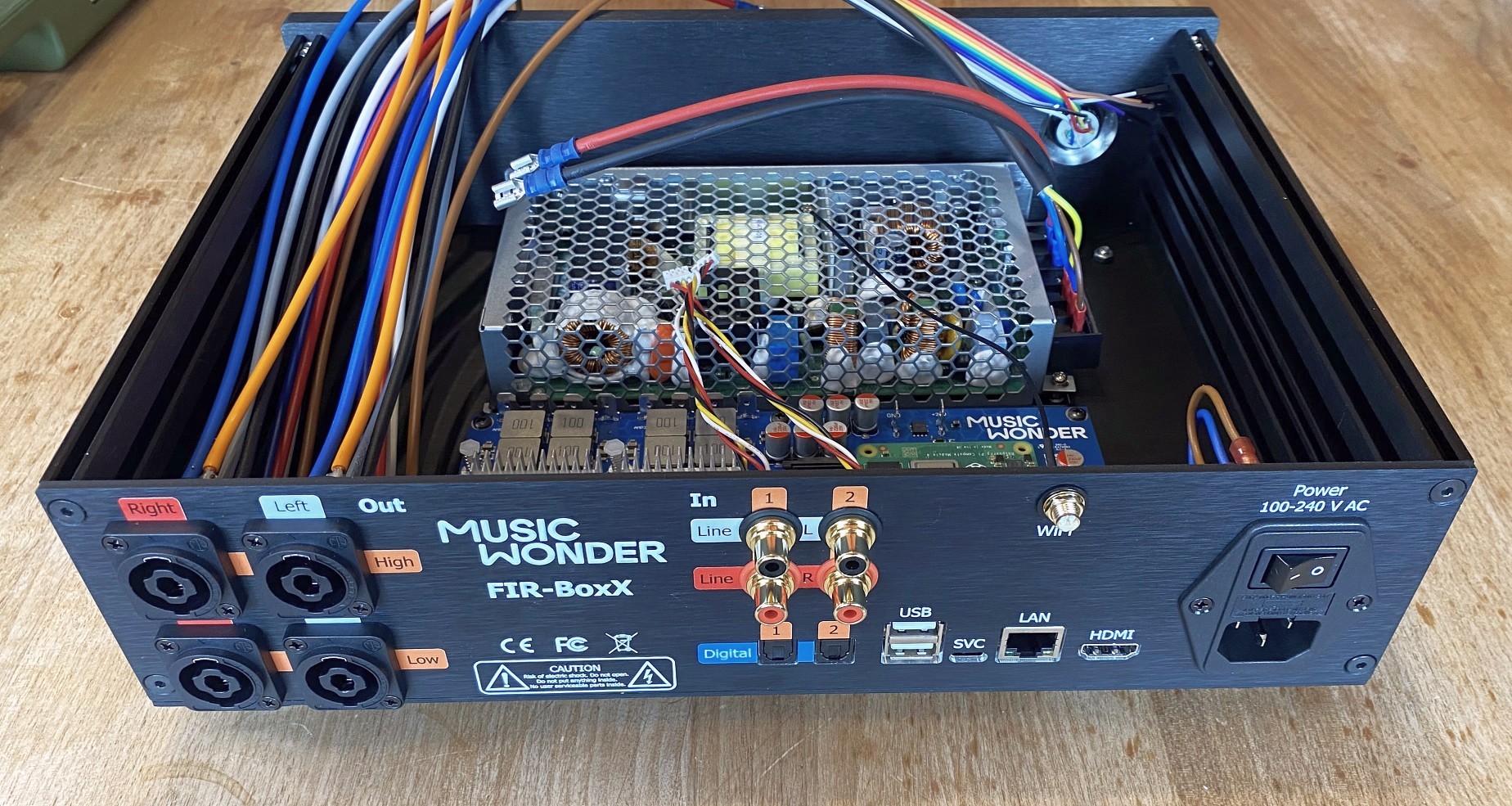

Rückwand, Aussenseite: 4 Speakon-Buchsen und Netzbuchse einbauen und mit M3 x 10 mm Senkkopf-Schrauben befestigen.
Die Buchsen mit den Drahtfarben Rot, Dunkelblau, Weiss und Braun unten im Gehäuse platzieren. Dies sind
die Kanäle B und G (Bass und Grundton). Die Buchsen mit den Drahtfarben Orange, Hellblau, Grau und Schwarz
dementsprechend oben im Gehäuse platzieren.

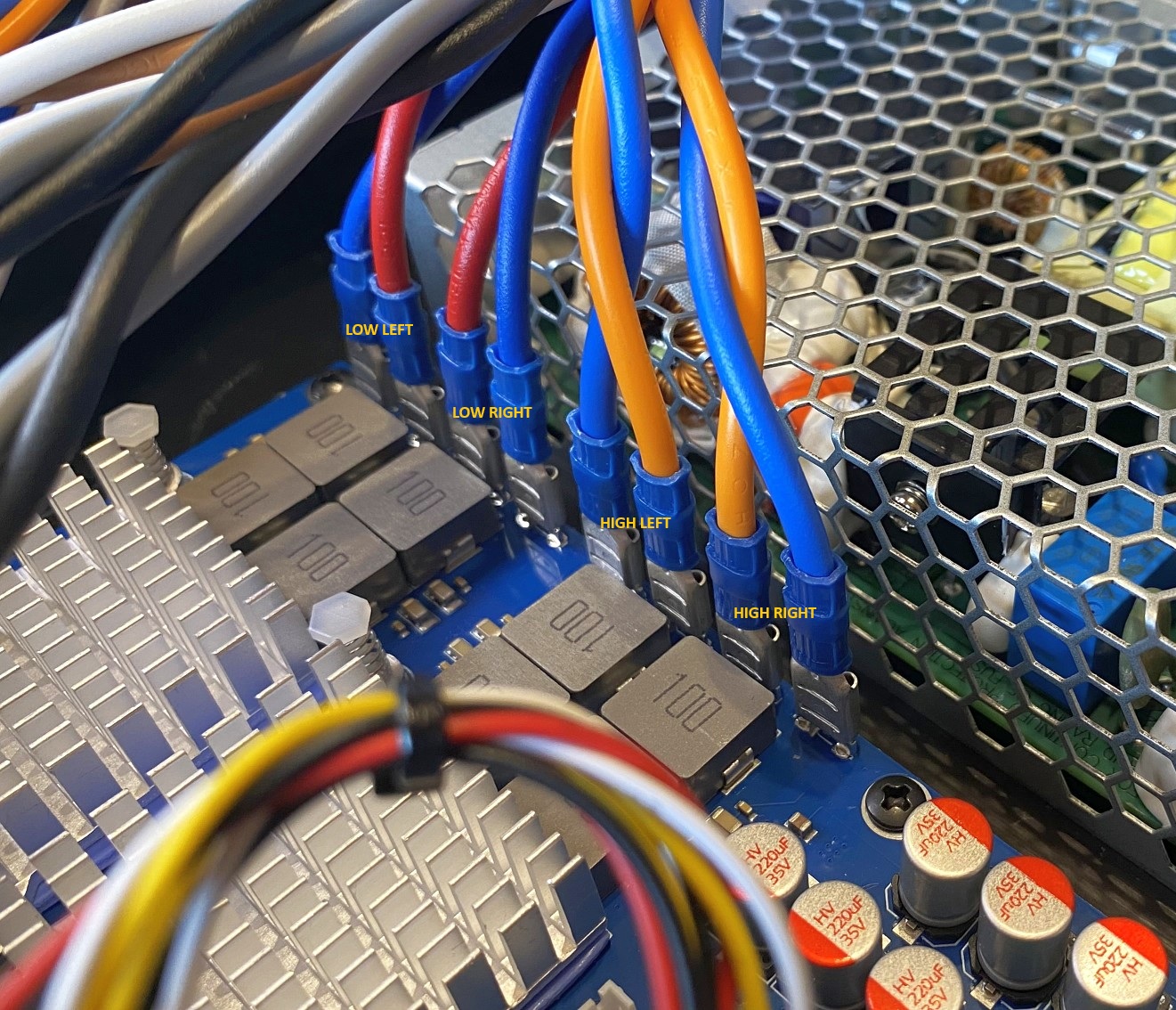

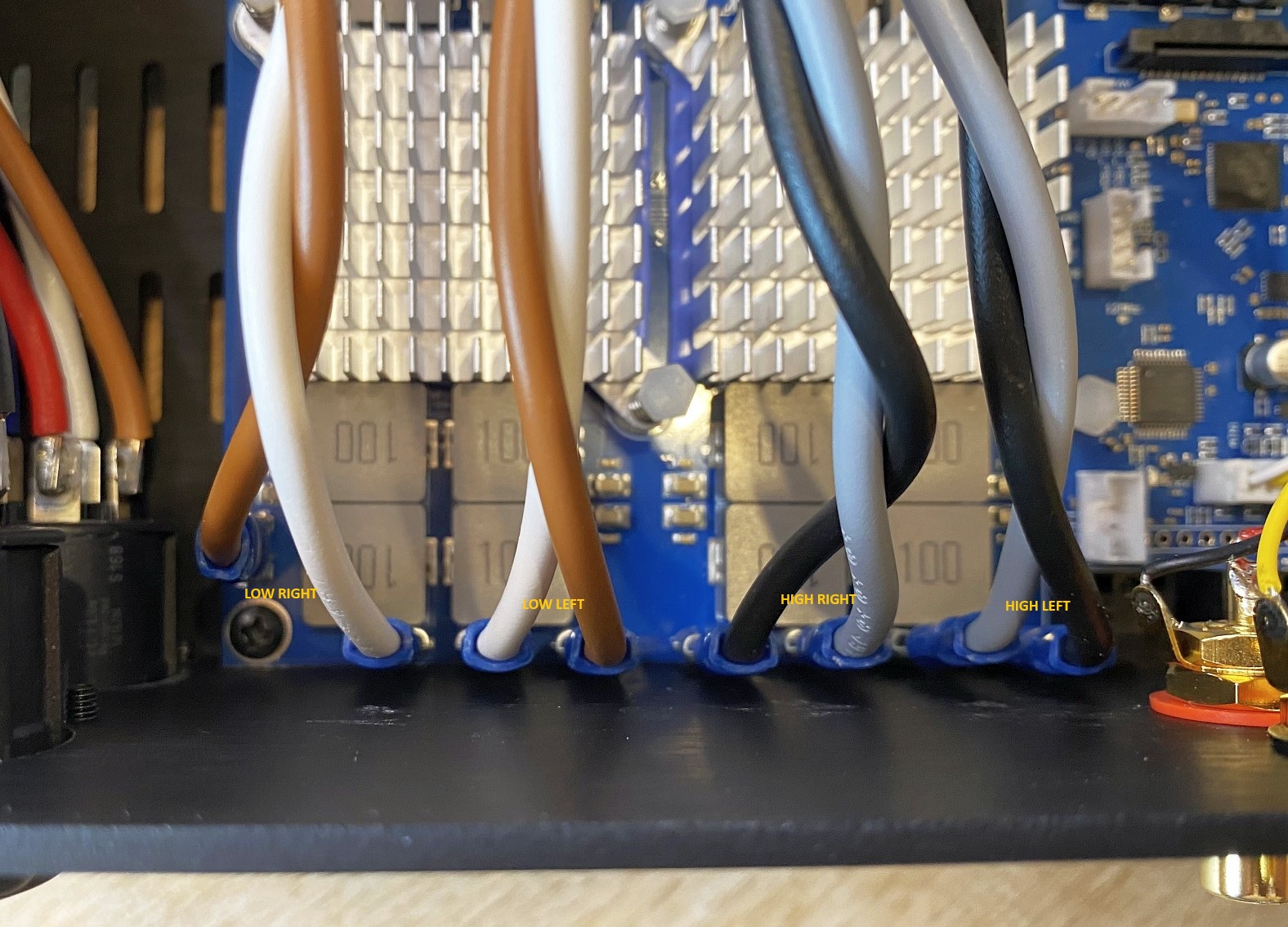

Lautsprecher-Leitungen in Paaren verdrillen und auf die 6.3 mm Flansche der Platine stecken bis sie
einrasten. Achtung: Wenn du das Gerät von hinten anschaust, sind die Buchsen für den linken Kanal rechts und umgekehrt.
Unbedingt auf Beschriftung achten!
Rot/Dunkelblau = Amp 1, Orange/Hellblau = Amp 3.
Lautsprecher-Leitungen in Paaren verdrillen und auf die 6.3 mm Flansche der Platine stecken bis sie
einrasten. Achtung: Wenn du das Gerät von hinten anschaust, sind die Buchsen für den linken Kanal rechts und umgekehrt.
Unbedingt auf Beschriftung achten!
Weiss/Braun = Amp 2, Grau/Schwarz = Amp 4.
Masse (schwarz) der roten Buchse wegbiegen, so dass der schwarze Lautsprecher-Draht nicht verletzt wird.

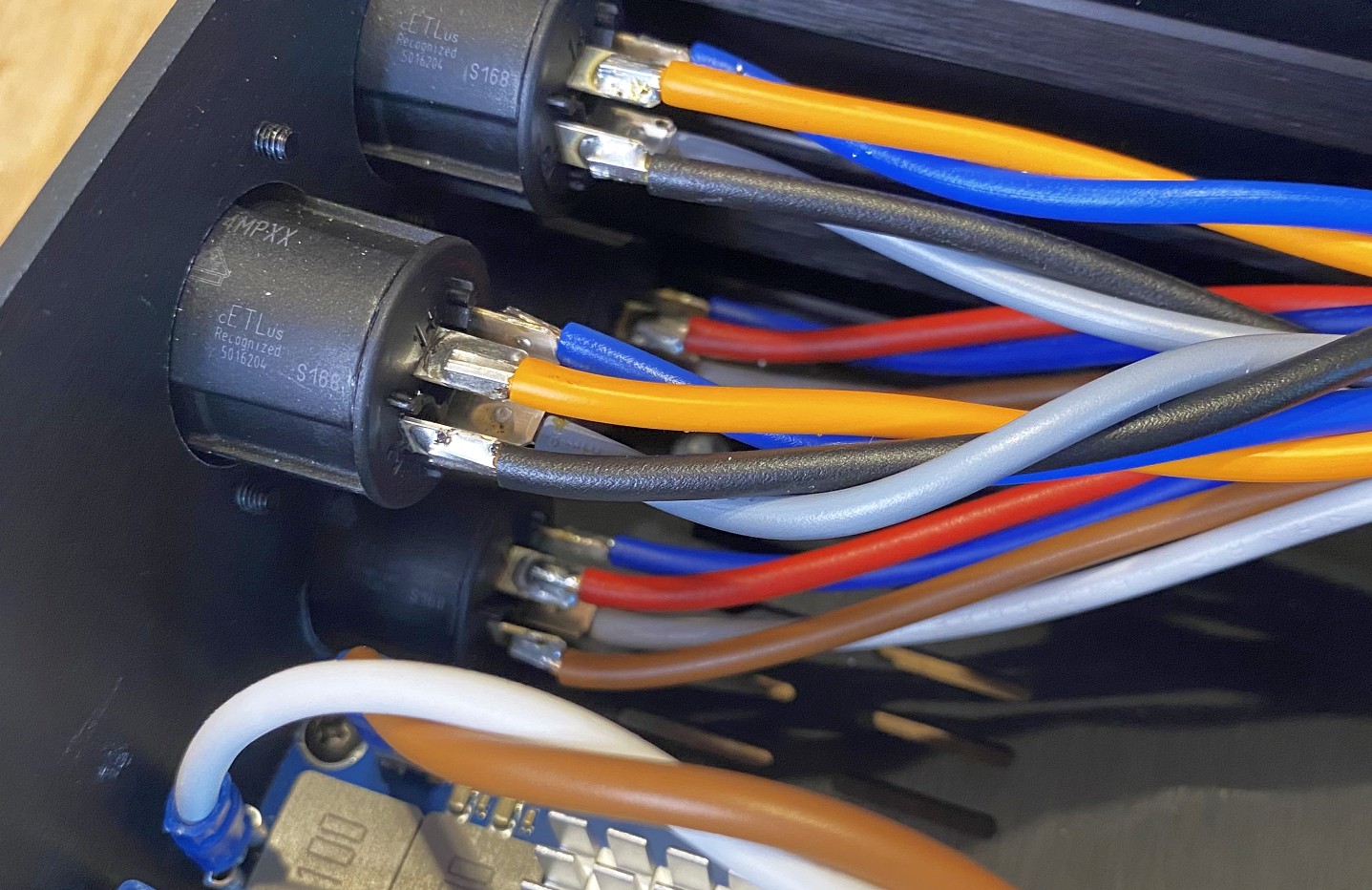

Rückwand, Innenseite: Lautsprecherleitungen verdrillt.

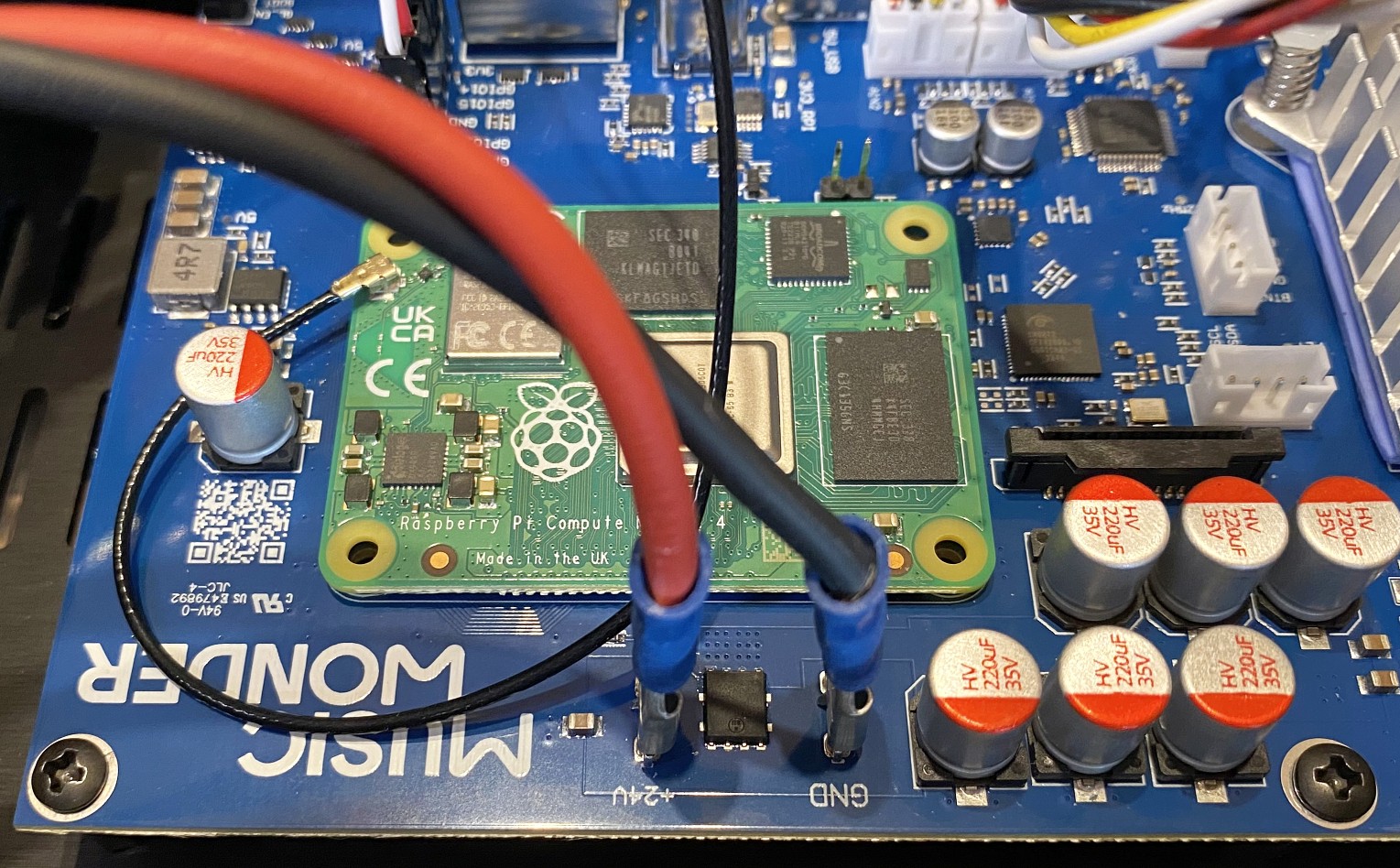

24V-Leitung verdrillen und an Platine anschliessen. Auf Polung achten! +24V = rot, GND = schwarz.
Antennenkabel an CM4 anschliessen. Sauber ausrichten und leicht drücken bis es einrastet. Keine
Gewalt anwenden.
Analoge Eingangskabel an Platine anstecken. Auf dem Bild ist der linke Anschluss Input 1 und der
rechte Anschluss Input 2 (Achtung, bei der ersten Platinen-Serie umgekehrt beschriftet).

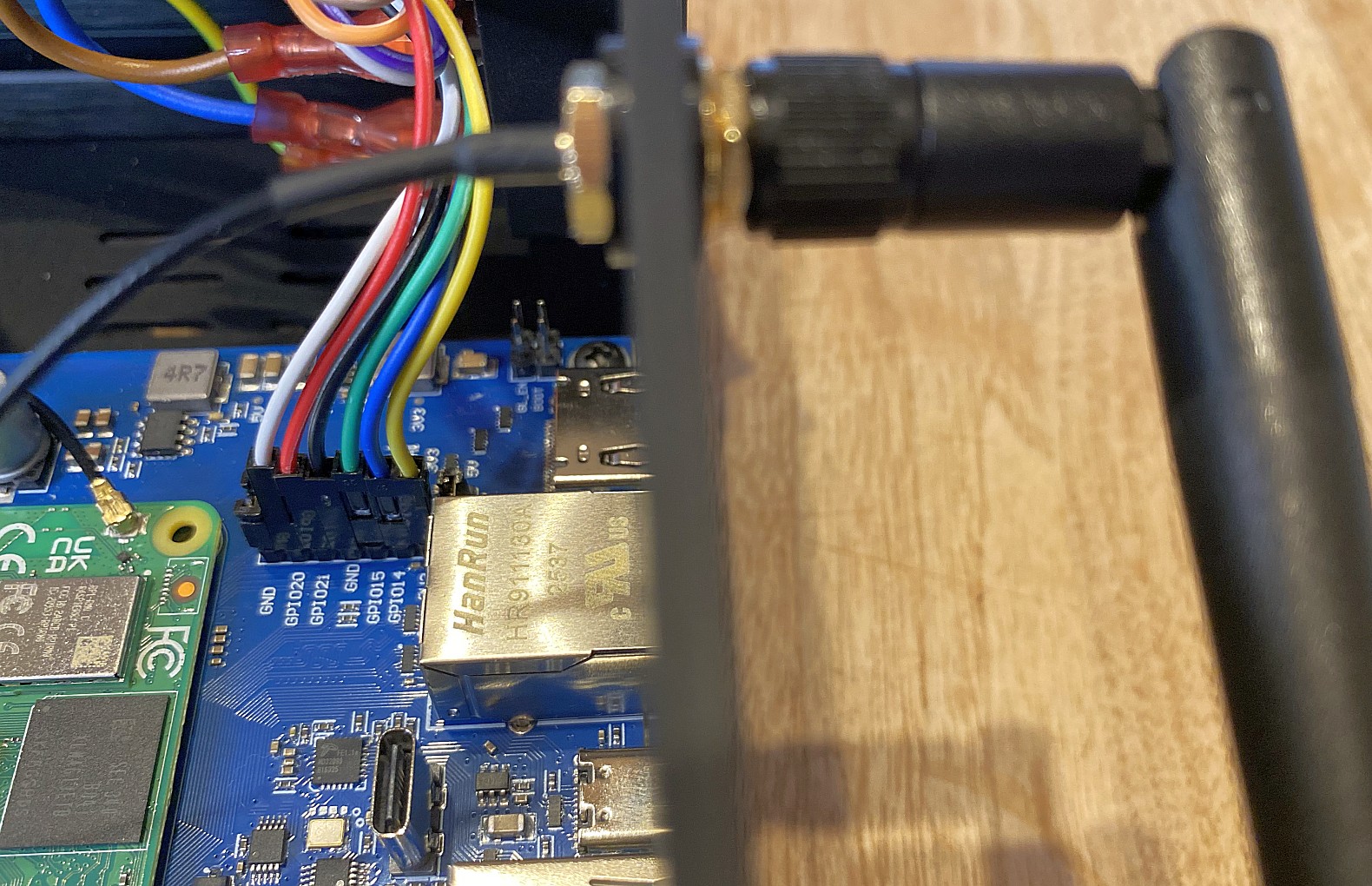

Antenne anschrauben. Die Leitungen vom LED-Button gemäss Bild an der Platine anschliessen.
Gelb=common 3.3V, Blau=GPIO 14, Grün=GPIO 15, Schwarz=GND, Rot=GPIO 21, Weiss=GPIO 20. Weiss/Schwarz = Button, Rest = LEDs.

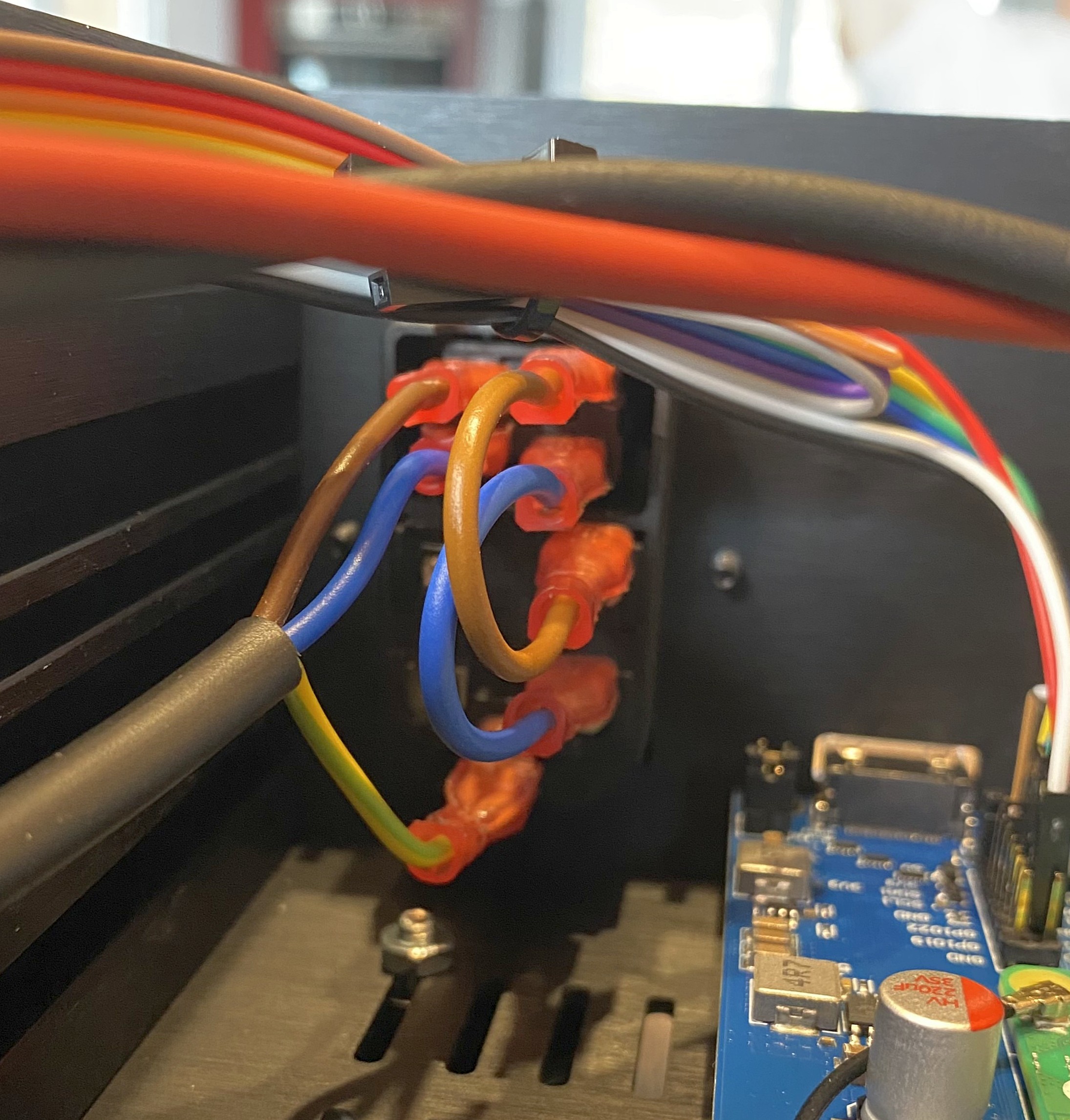

230V Leitung an Netzbuchse anschliessen. Prüfen, ob die Klemmen satt sitzen und nicht leicht abgezogen
werden können. Braun = Polleiter, hellblau = Neutralleiter, gelb-grün = Erdleiter.

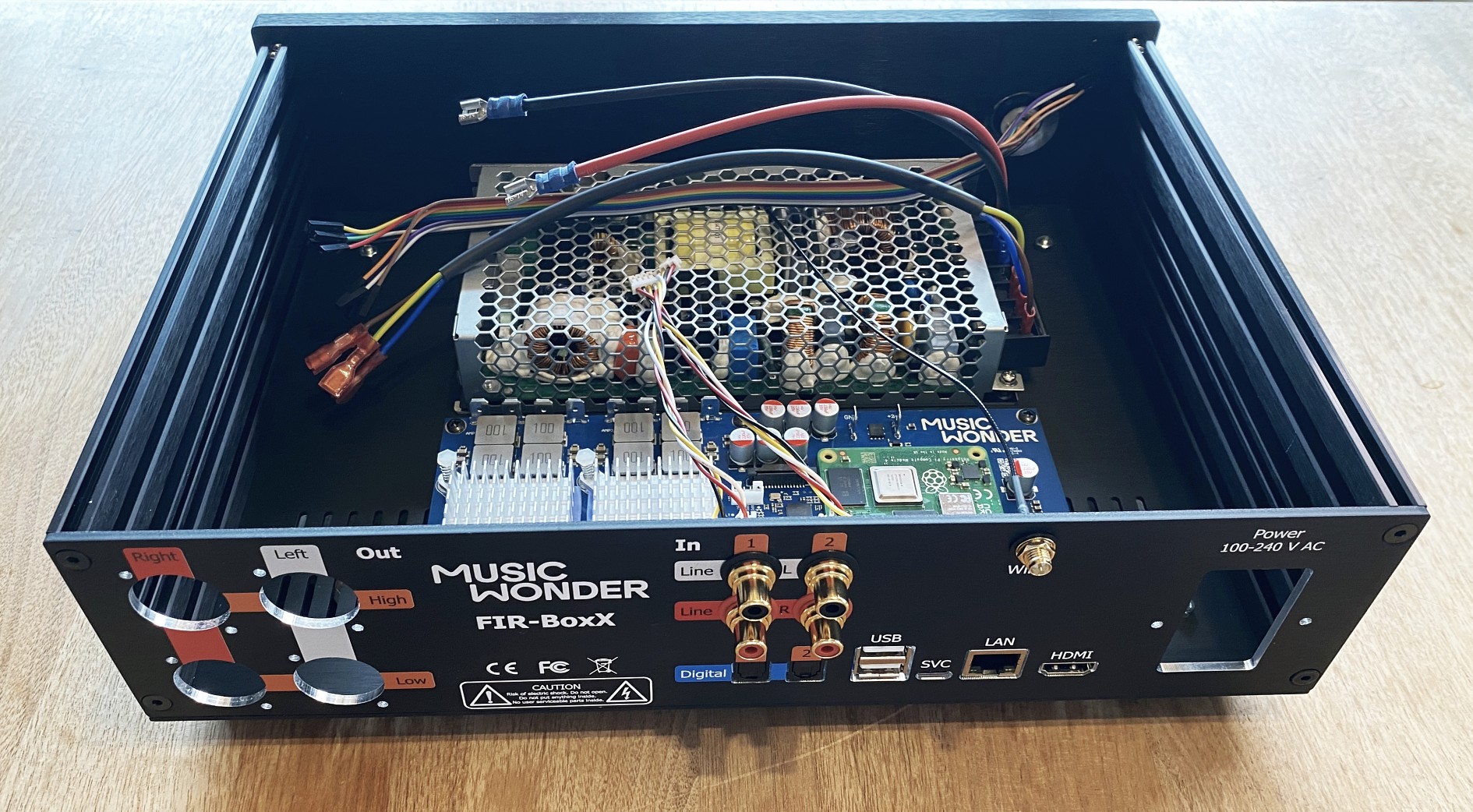

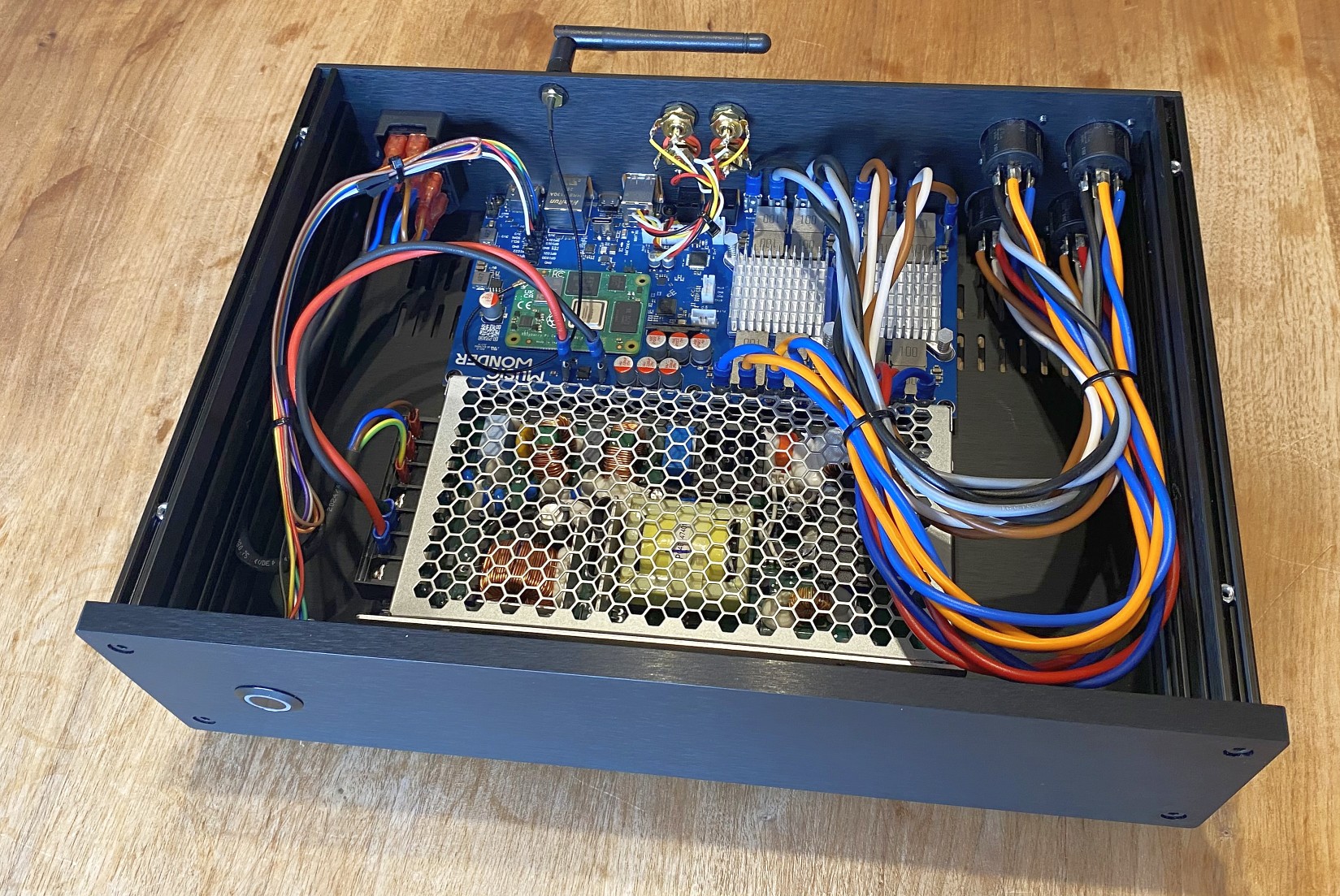

Gerät offen, fertig zusammengebaut. Kabel mit den Kabelbindern sauber zusammenbinden.
Jumper für Bios aufstecken (GL-EN).

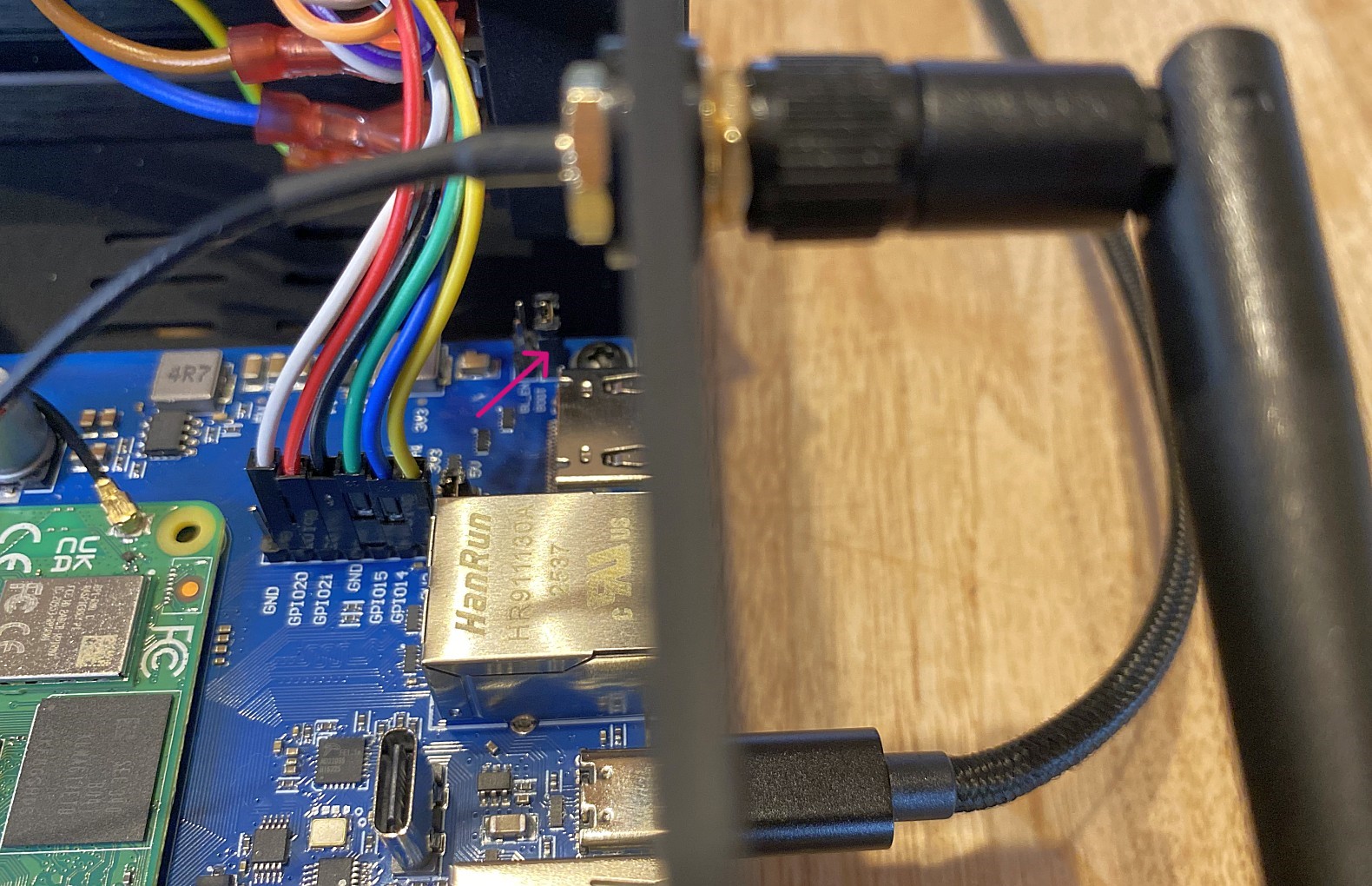

Laptop mit USB-Kabel mit USB-C-Buchse der Platine verbinden (Achtung: muss ein USB-C Datenkabel sein).
Netz einstecken und einschalten. Programm für Bios-Installation starten. Bios aufspielen (Update FW).
Ausschalten.

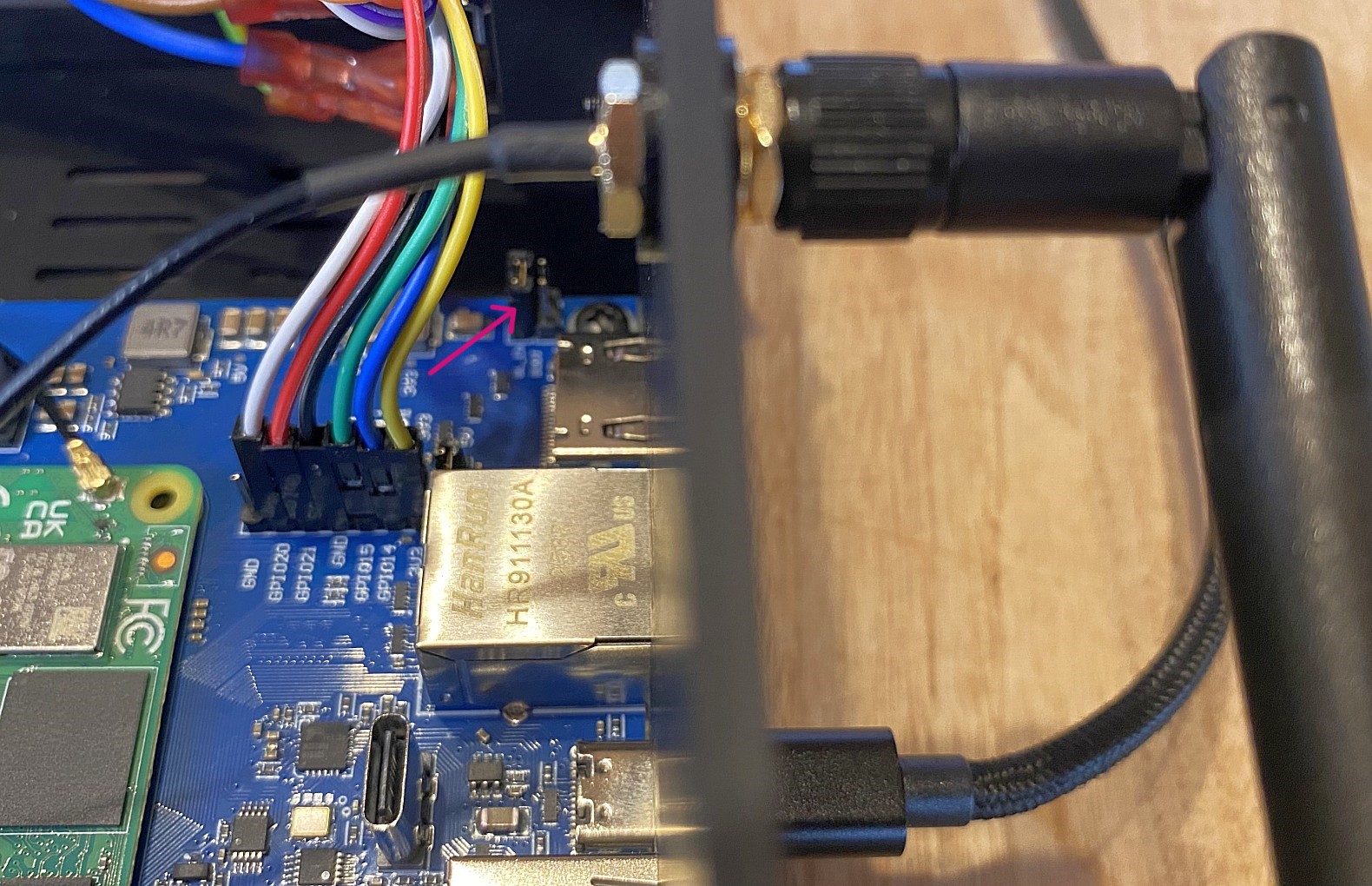

Jumper für Boot aufstecken.
Einschalten. RPI-Boot starten (Laufwerk mounten). Win32DiskImager starten. Image aufspielen (Dauert etwa 10 Minuten).
Ausschalten, USB-Kabel abziehen.
Jumper entfernen und zurück auf Grundposition stecken.
Einschalten.
Laptop WLAN mit Musicwonder-5GHz von FIR-BoxX DIY verbinden. Kennwort: musicwonder Putty starten.

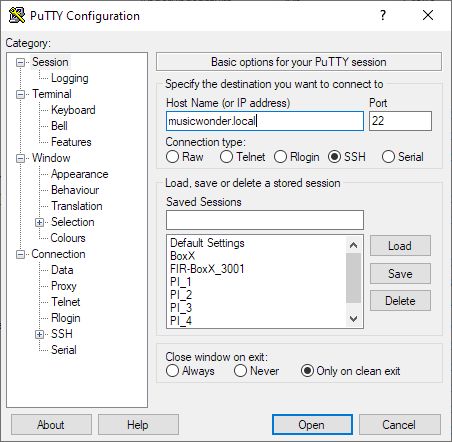

musicwonder.local eingeben und open klicken.

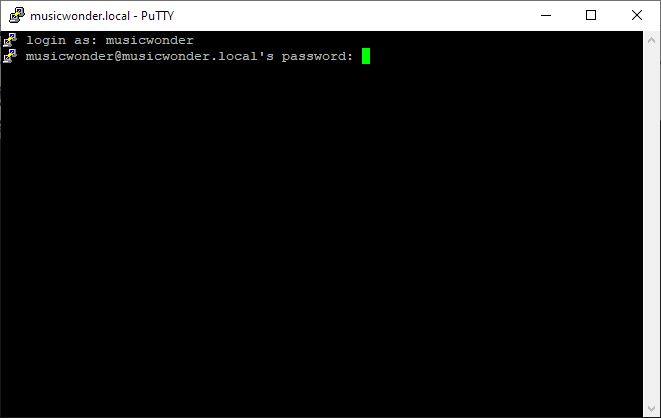

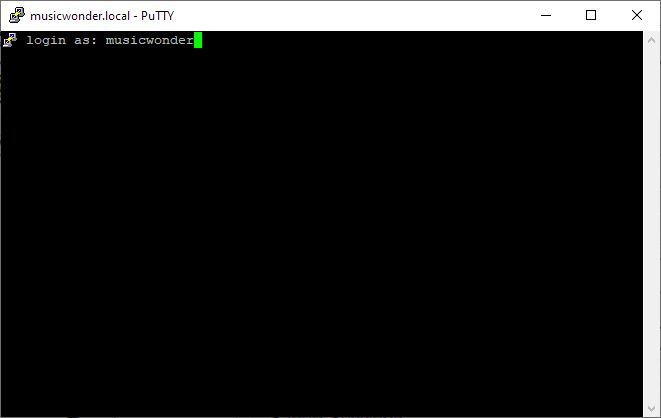

Benutzer musicwonder eingeben, Enter.
Kennwort musicwonder eingeben, Enter.

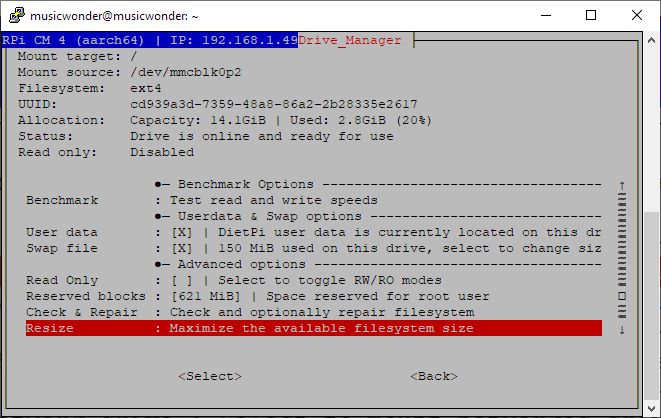

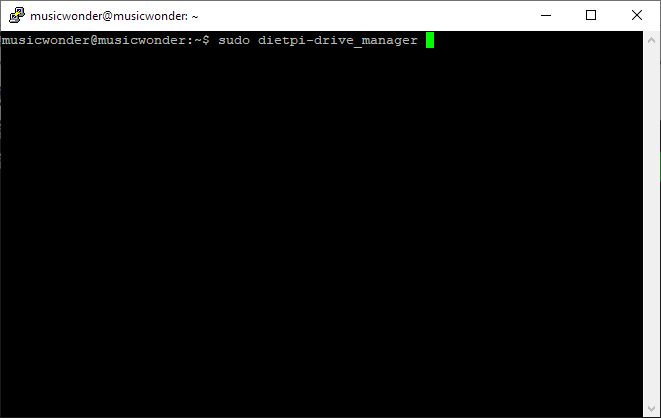

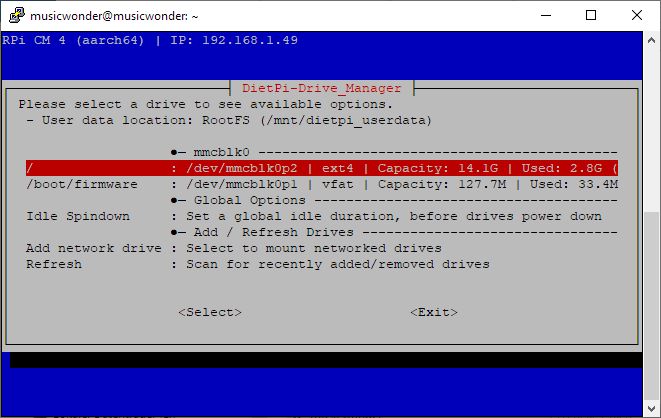

sudo dietpi-drive_manager eingeben, Enter.
Eintrag selektieren, Enter.
Eintrag selektieren, Enter.

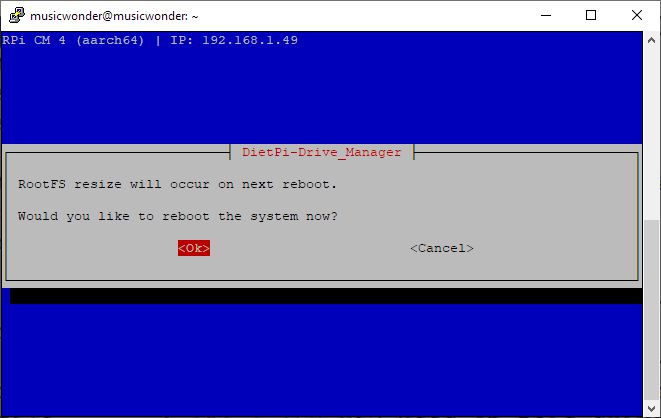

Eintrag selektieren, Enter. Nach Neustart erneut einloggen und mit df -h prüfen, ob das Laufwerk die volle Kapazität hat
(ca. 15 GB).
Deckel mittels 4 Stück M3 x 5 mm Senkkopf-Schrauben montieren.

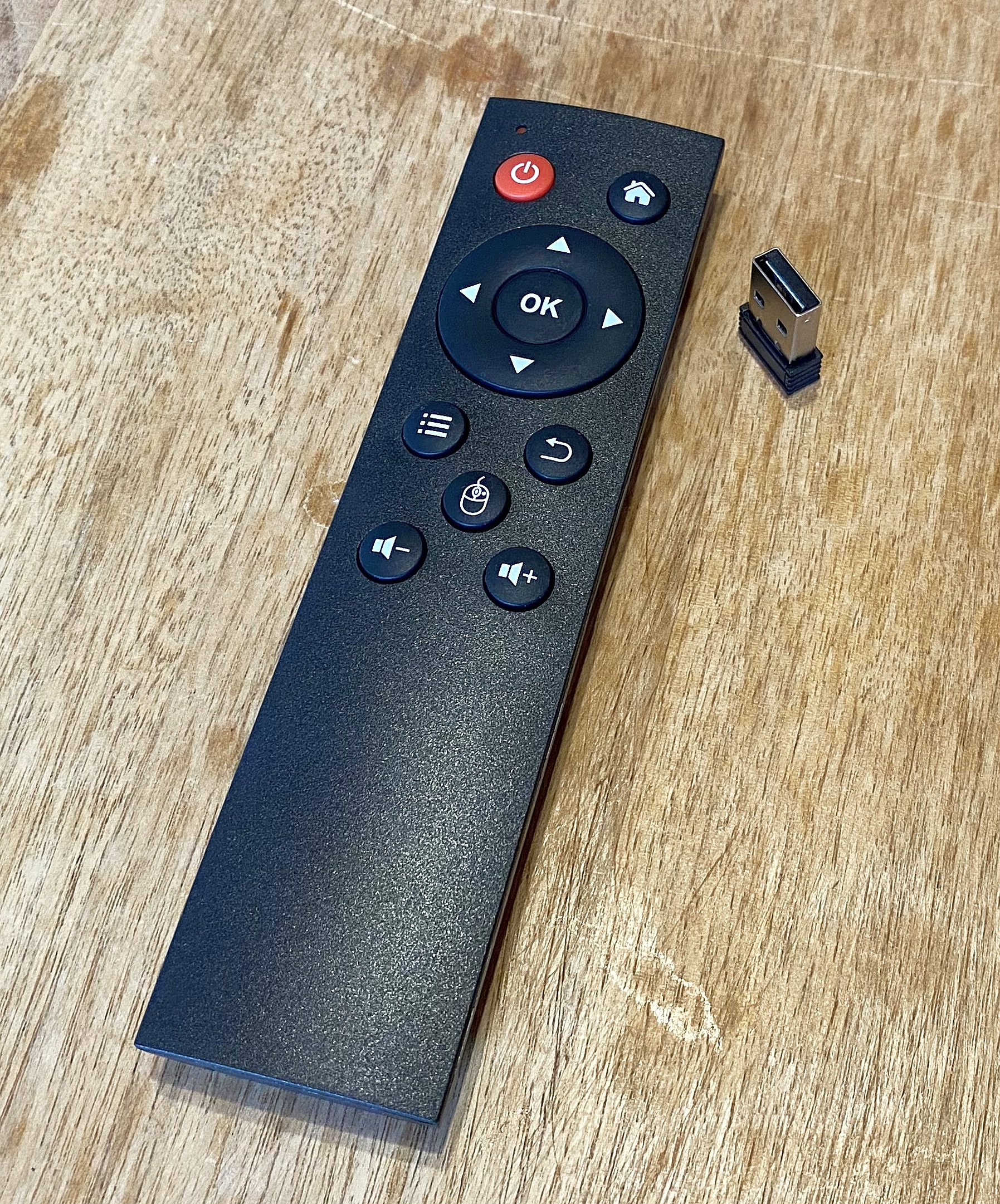

USB-Dongle (im Batteriefach der Fernbedienung) in einen USB-Slot hinten am Gerät einstecken.
2 Batterien (nicht im Lieferumfang) korrekt ins Batteriefach einlegen und Batteriefachdeckel schliessen.

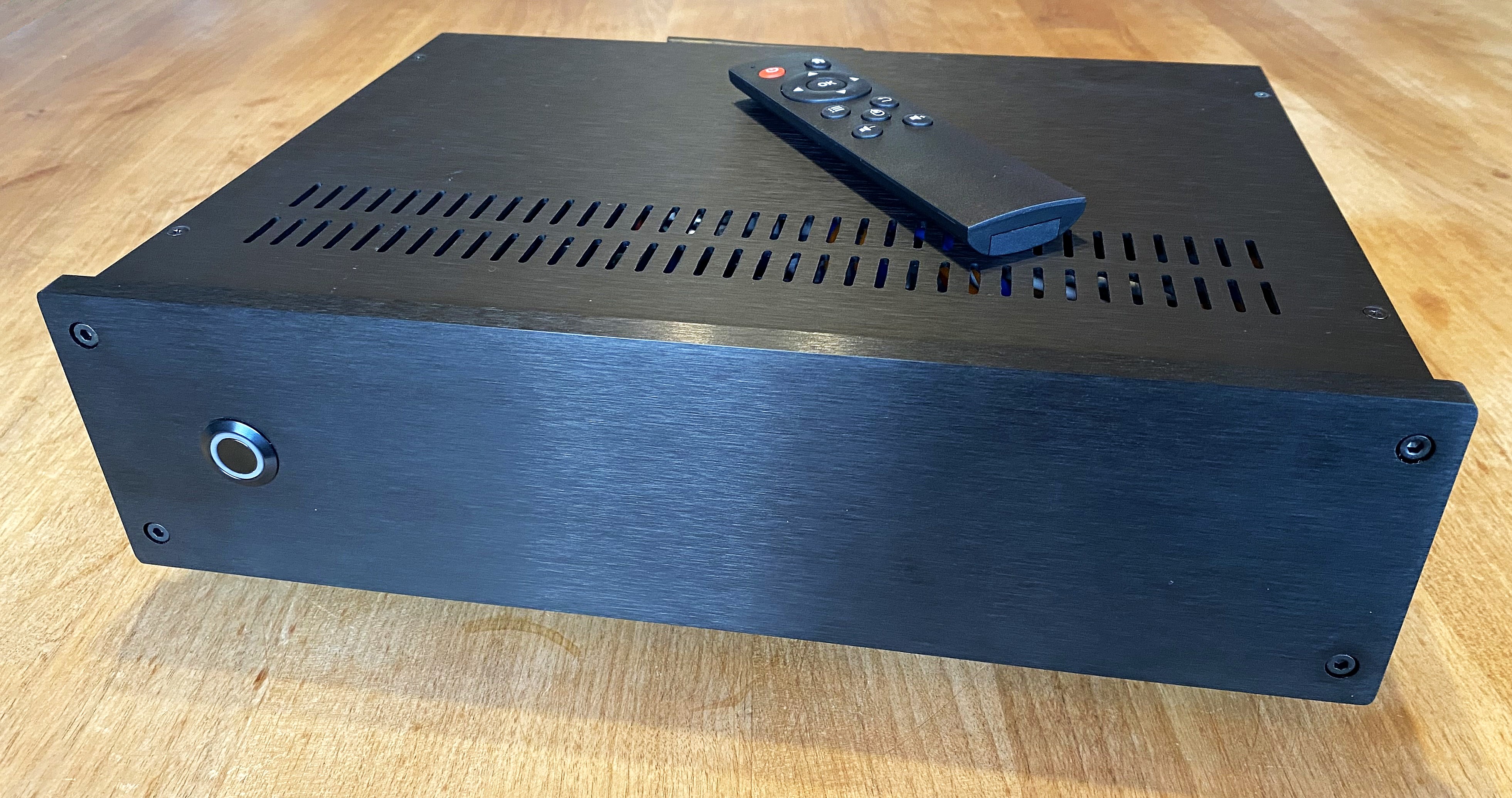

Front: Gerät mit Fernbedienung fertig.

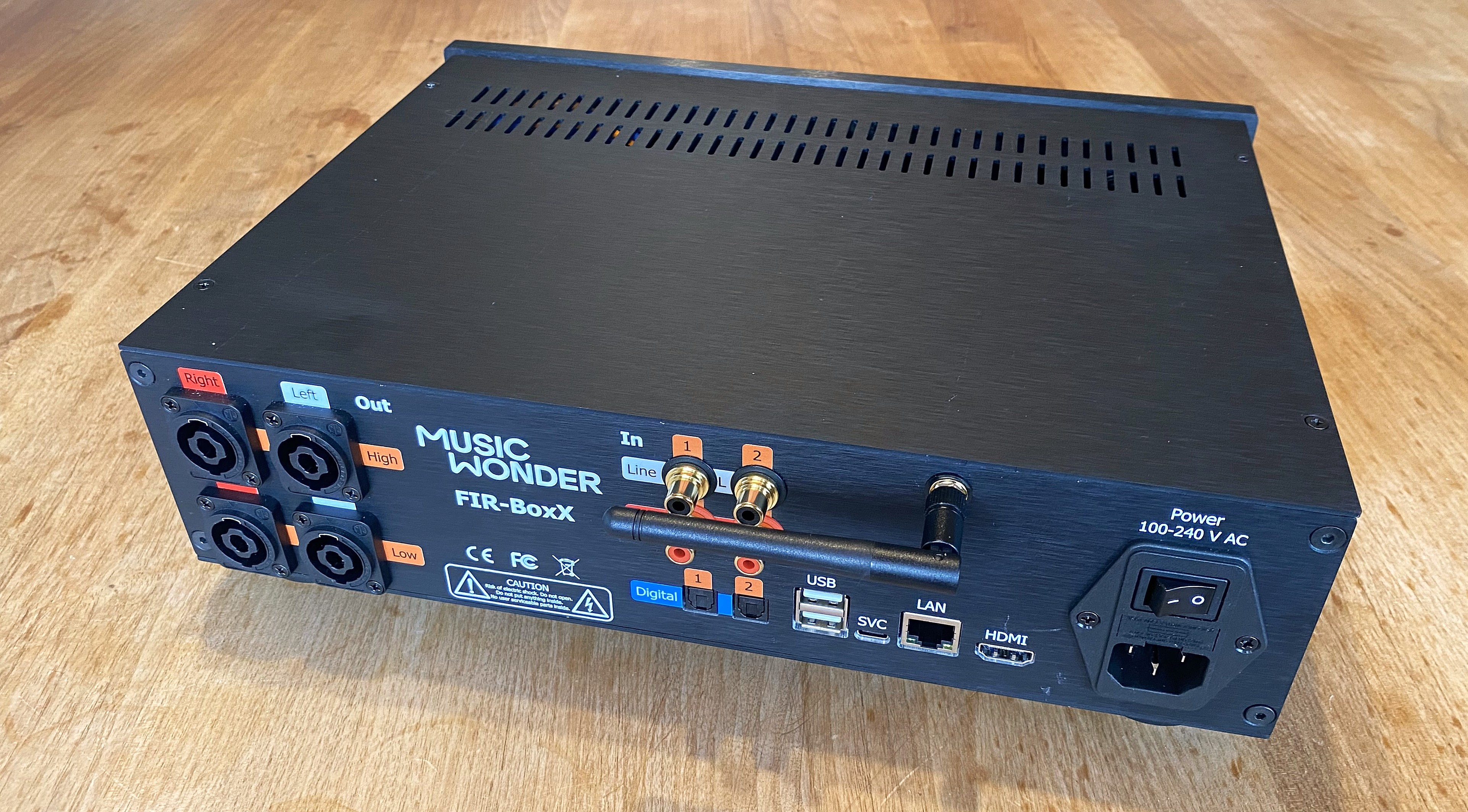

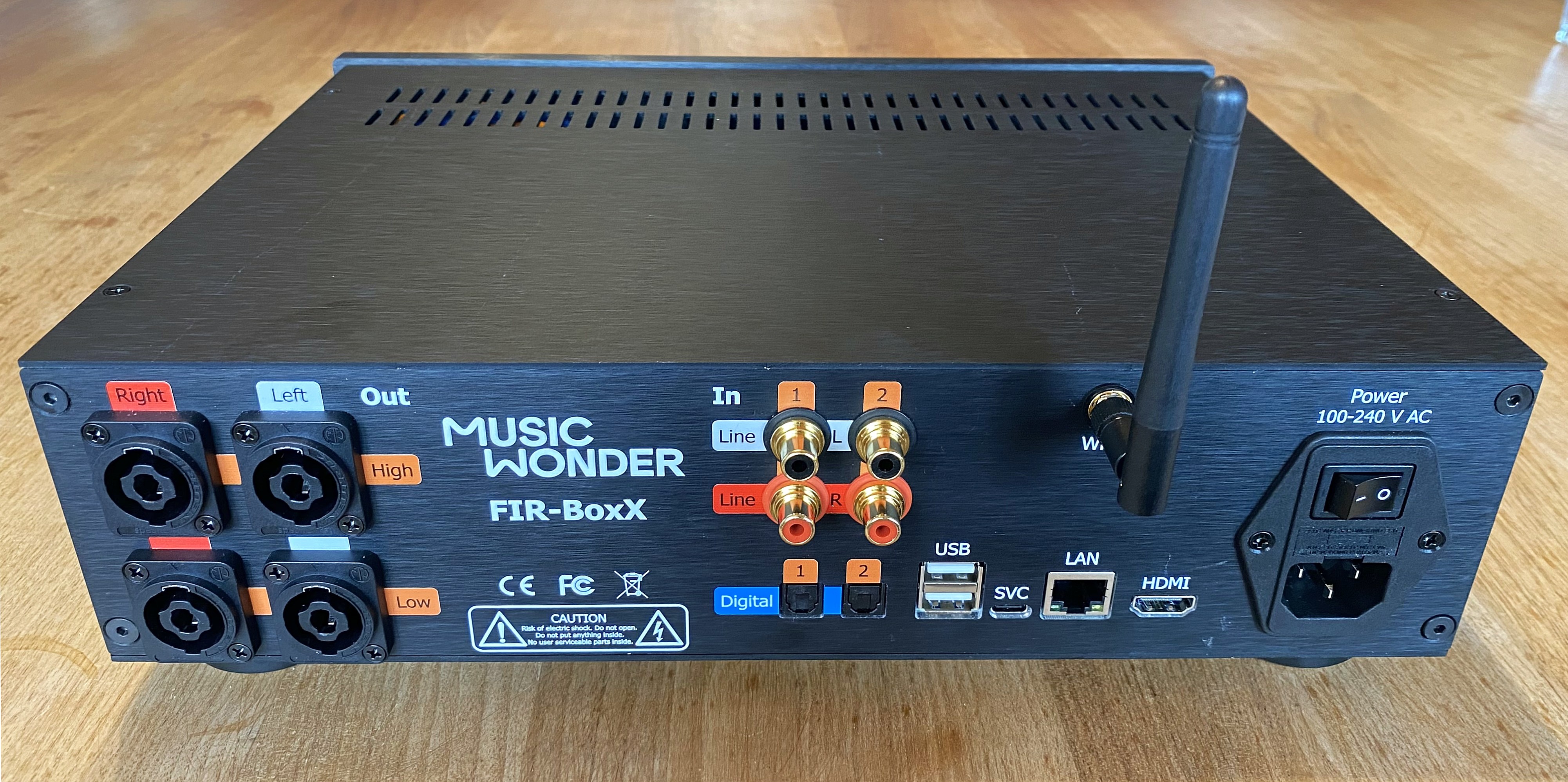

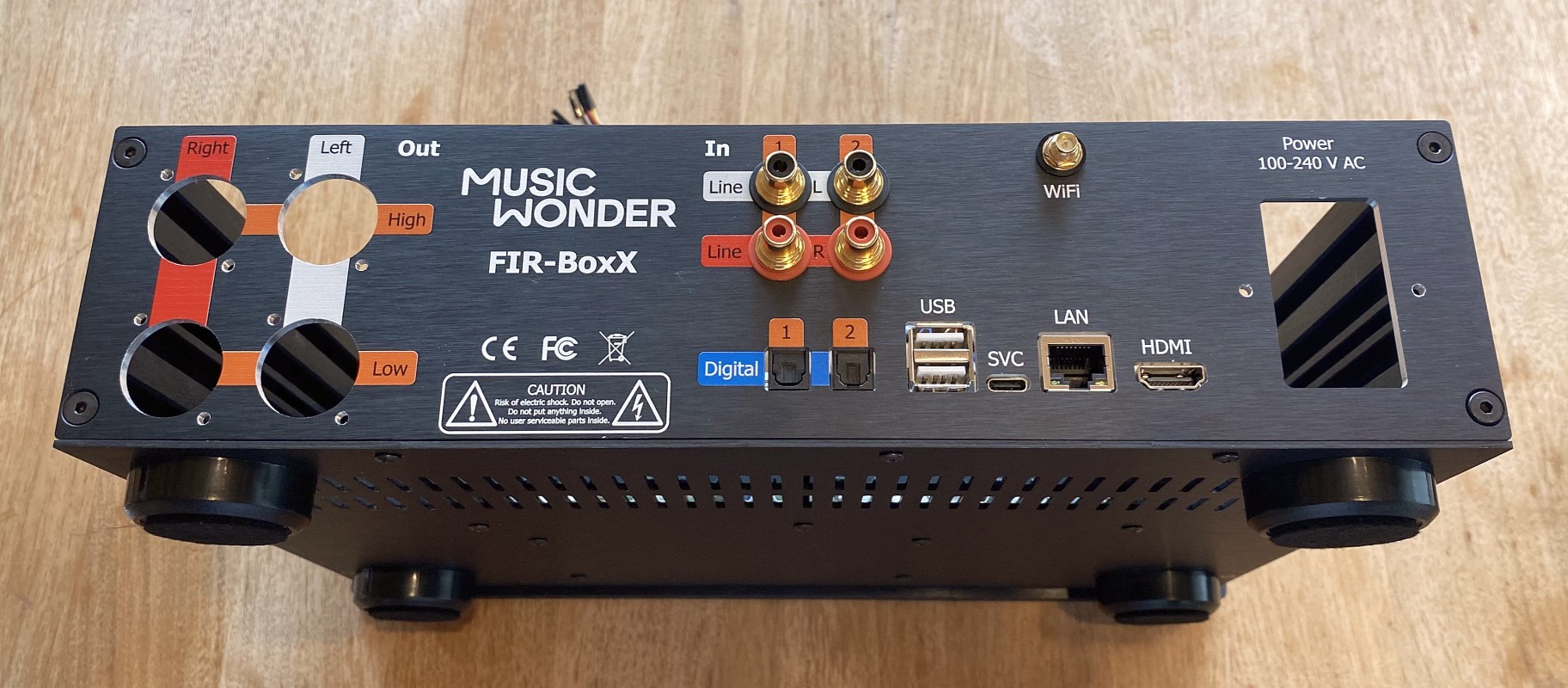

Rückseite: Gerät fertig.
